Adaptation d’un ancien flash

Article publié le mardi 29 décembre 2009.

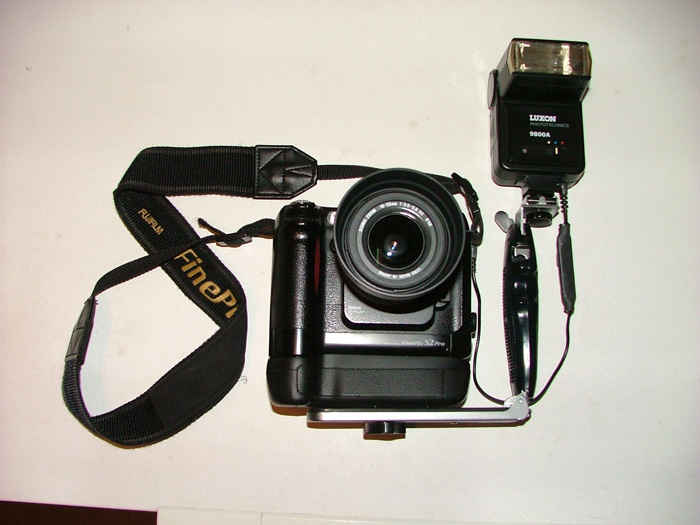

Que de trésors acquis au fil des années végètent dans un placard ou au fond d’un sac photo ! C’est le cas des objectifs et entre autres des flashs électroniques.

A première vue, ces derniers pourraient fonctionner sur un APN, la connectique est identique. Mais attention, la commande de synchronisation est différente, on mesure souvent 250 à 300 volts à ses bornes, ça chatouille.

Nos précieux reflex n’acceptent que quelques volts, gare aux dégâts.

JPG - 7.1 ko

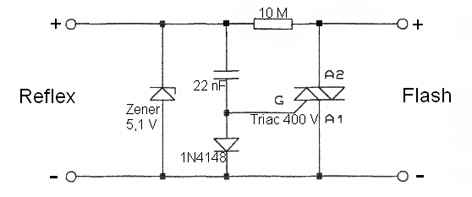

Nous vous présentons un montage simpliste, capable d’établir l’harmonie entre les deux instruments.

(JPG)

Seulement cinq composants :

-  Un triac 400 volts
-  Une résistance de dix megOhms
-  Une capacité d’environ 22 nanoFarad
-  Une diode genre 1N4148
-  Une diode Zener approchant 5 Volts.

JPG - 10.6 ko

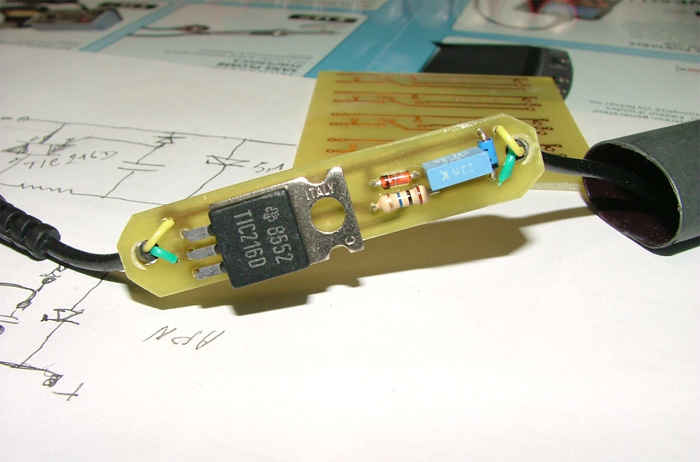

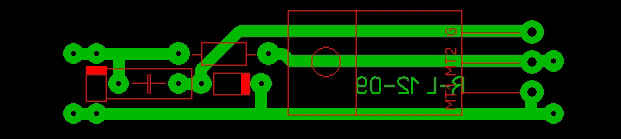

Ces composants sont répartis sur une languette d’époxy de 55 X 10 millimètres.

JPG - 22.4 ko
JPG - 19.5 ko

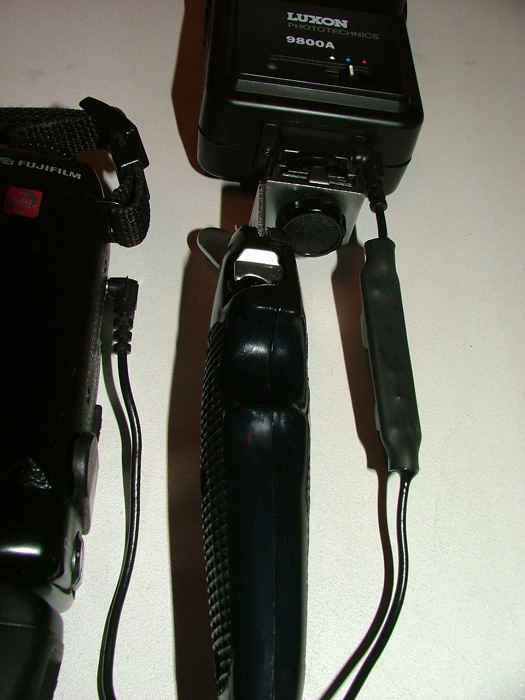

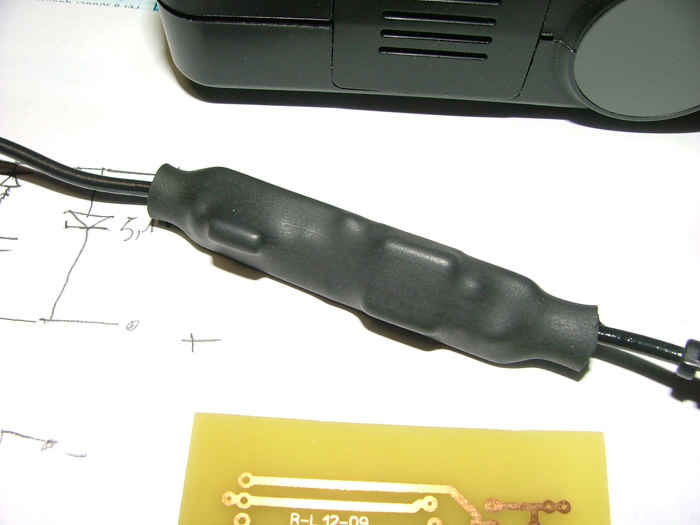

Le montage, inséré dans un câble synchro sacrifié pour la cause, est enrobé d’une gaine thermo rétractable. Cette solution plus aisée à concevoir, a l’avantage d’autoriser l’utilisation de différents flashs, en conservant leur état d’origine.

JPG - 25.5 ko
JPG - 25.3 ko











Le pouvoir de rétraction de la gaine thermo étant insuffisant, quelques gouttes de colle assurent l’étanchéité et la résistance à la traction.

JPG - 60.8 ko

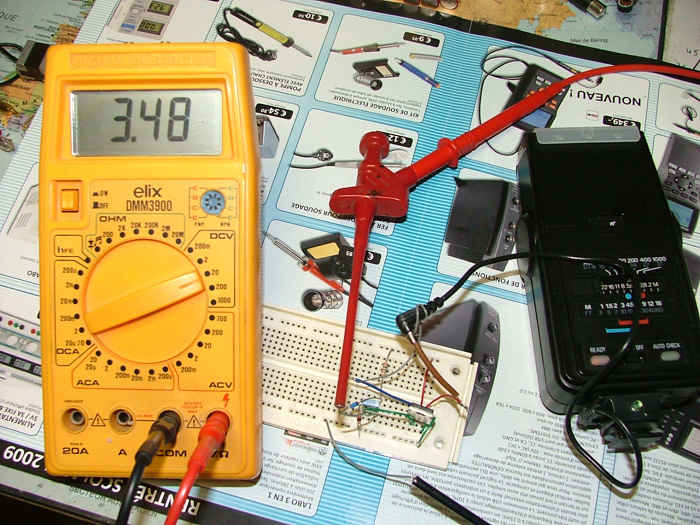

Une mesure prise sur l’adaptateur, côté appareil photo, lors des essais sur plaquette d’expérimentation.

3,48 volts, impeccable !
