Une antenne J Pole UHF facile à construire

Article publié le mardi 8 juillet 2014.


JPG - 7.1 ko

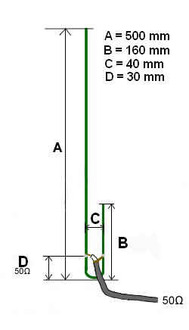

Sur base de l’antenne décrite ici, voici une réalisation rapide. Les cotes sont identiques.

JPG - 15 ko

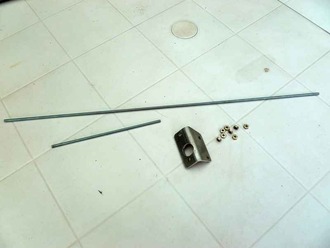

Un bout de cornière d’aluminium, 70 centimètres de tige filetée zinguée de 4mm, quelques écrous, deux petits souliers de câble, une bride, un tube de super glue.

JPG - 19.4 ko

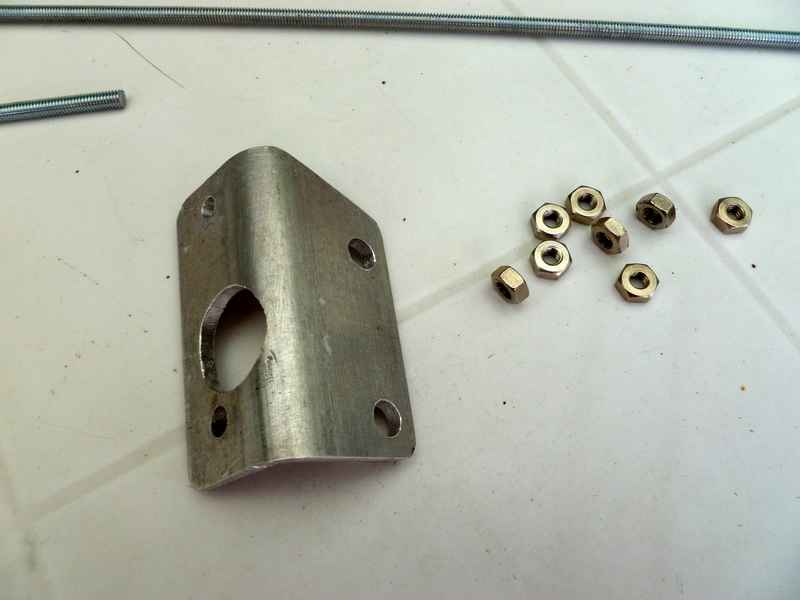

La cornière est percée, sur une face à l’écartement de la bride sur l’autre de deux trous de 4mm, à 40mm de distance.

JPG - 16.6 ko
JPG - 17.1 ko

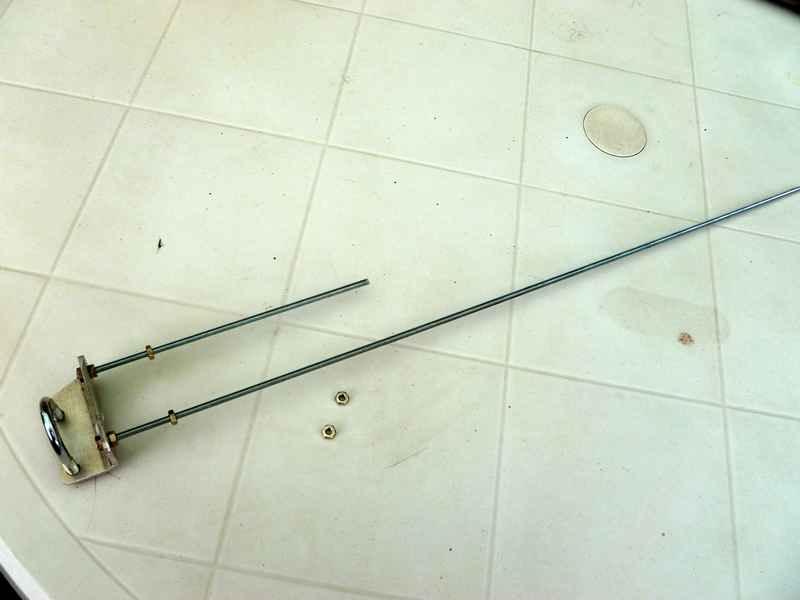

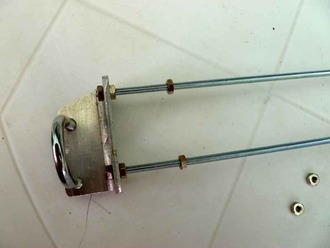

Les bases des sections de tige filetée sont assemblées à l’aide de deux écrous chacune.

JPG - 19.4 ko

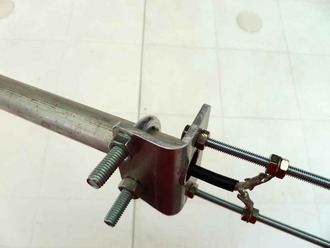

Le câble coaxial, terminé par les souliers de câbles prend position sur chaque brin fileté, la tresse côté court. A l’aide de deux fois deux écrous, le réglage du ROS se fait à +/- 30mm de la cornière.

JPG - 27.9 ko

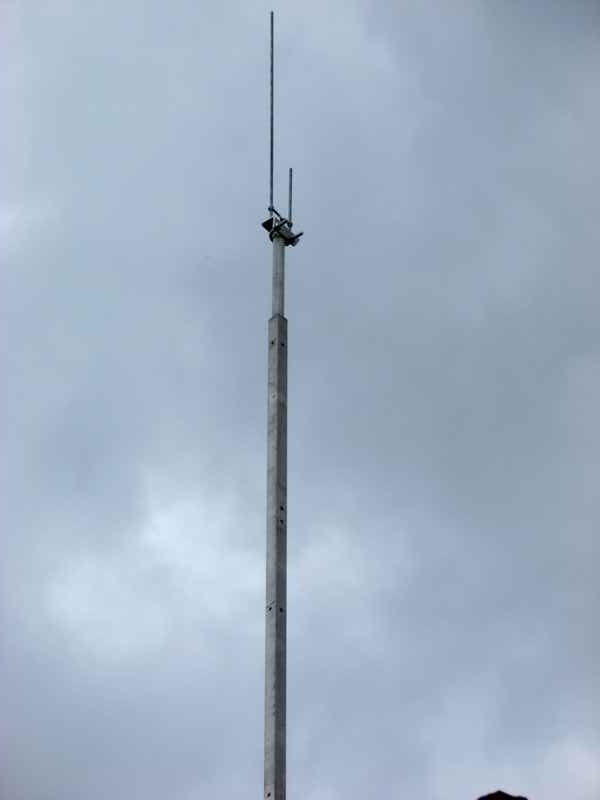

Une fois l’accord trouvé, il convient d’obstruer l’extrémité du coaxial par une goute de super glue, côtés tresse et âme. Un peu de colle est également appliquée sur les coupes de tiges filetée pour éviter la rouille.

Le "Copier / Coller", c’est tellement plus facile !

Pourquoi s’en priver ?
