Montages très simples.
Article publié le mercredi 19 avril 2006.A la volée, quelques petits montages très simples, qui facilitent pourtant la vie !

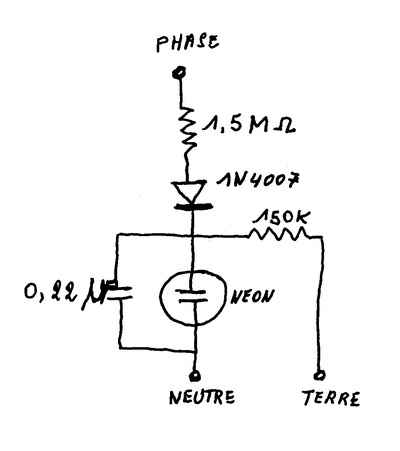

Un contrôle permanent de prise de terre.
En cas de défaut, l’ampoule néon s’allume.

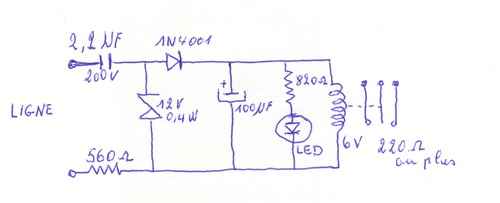

Commande d’un relai par téléphone.

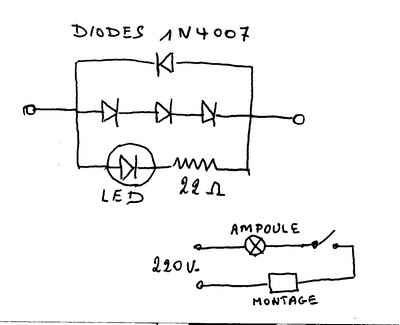

Témoin d’interrupteur.
Sur une installation existante, il n’est pas toujours commode de rajouter un fil pour contrôler, sur l’interrupteur, l’état d’une lampe distante (en cave par exemple). Il suffit alors de placer ce petit montage en série dans le circuit. Avec des diodes 1N4007, ne pas dépasser 1 ampère.

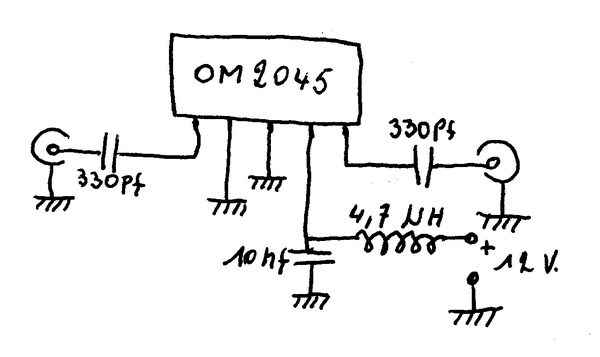

Préamplificateur d’antenne.
Voici le préampli d’antenne que j’utilise tant en VHF qu’en UHF. A insérer dans un boîtier bien blindé.

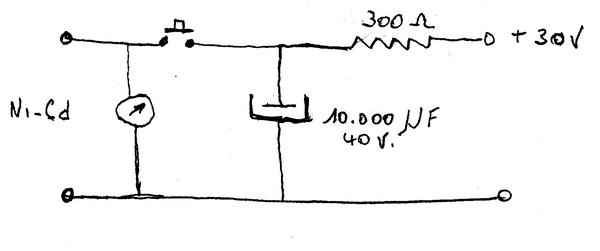

Régénérateur d’accus.
Il y a possibilité de ramener des accus à la vie, pour autant que les bornes de l’élément défectueux soient accessibles. J’ai ainsi récupéré pas mal de batteries qui indiquaient 0 volt à la mesure à vide.
La bidouille est si simple que j’utilise depuis des années ce montage "en l’air".
Il faut répéter l’opération quelques fois pour obtenir un résultat. Lorsque la tension lue sur le voltmètre reste aux alentours du volt, c’est gagné. Il faut alors mettre l’accu en charge normale.

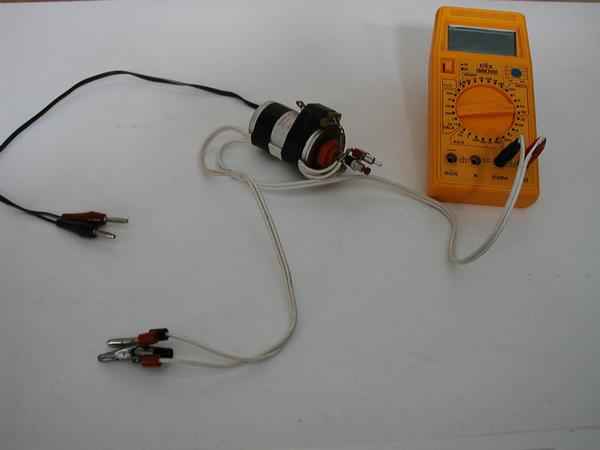

Il y a sur la photo deux interrupteurs, c’est parce que lorsque le premier à rendu l’âme, j’ai soudé le second sur ses bornes, par paresse.
Forum de l'article
-
Montages très simples.29 septembre 2010 , par romboss77
bonjour,
Ce petit montage fonctionne pour des elements NI-MH ?
merci
-
Montages très simples.29 septembre 2010 , par Pop
Bonjour,
Non, il est destiné aux CD-NI. Ces derniers se font rares, il est donc intéressant de les sauver.
Je l’avais réalisé au temps où il n’y avait que les cadmium - nickel.
-
Montages très simples.30 septembre 2010 , par 82.250.18.106
bonjour,
ok , merci beaucoup de votre reponse et tres beau site a conserver precieusement dans ces favoris
merci
romain
-
-
-
Montages très simples.2 mars 2008 , par ON4NB
Bonjour, voici quelques questions concernant votre petit montage de récupérations de batteries CD-NI : quels types de batteries ( tension / puissance ) pouvez-vous récupérer le genre AA 1,5v et courant de charge 45mA ? vous placez un seul élément à la fois ou plusieurs en série ? pendant combien de temps faut-il appliquer la tension ? je suppose que c’est de l’ordre de quelques secondes ? avec 30V sur un accu de 1,5V n’y a-t-il pas de risque d’explosion de l’élément ?
Merci, ON4NB
-
Montages très simples.2 mars 2008 , par Pop
Bonjour Dany,
Chaque élément 1,2 volt de n’importe quelle batterie CD-NI doit être traité séparément, il faut avoir accès aux connexions de celui-ci.
Une ou plusieurs brèves impulsions sont appliquées à l’aide du bouton poussoir jusqu’à ce que la tension de l’élément se maintienne. En cas d’insuccès, il m’est arrivé de maintenir le poussoir enfoncé quelques secondes, mais si la tension chute encore, l’accu est irrécupérable.
La recharge lente doit être effectuée immédiatement après l’opération.
Jamais un problème ne s’est présenté, 90% de mes batteries défectueuses ont été récupérées par ce procédé.
Meilleures 73’s.
Pop.
-
