Pose d’un GPS sur moto

Une solution parmi tant d’autres
Article publié le lundi 23 août 2010.

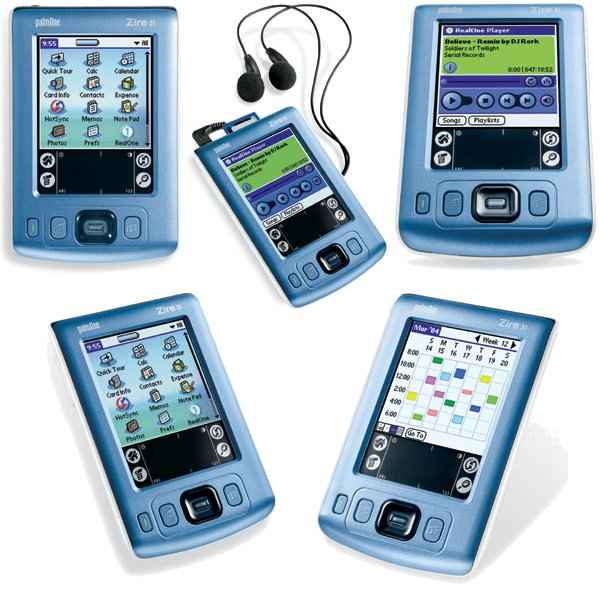

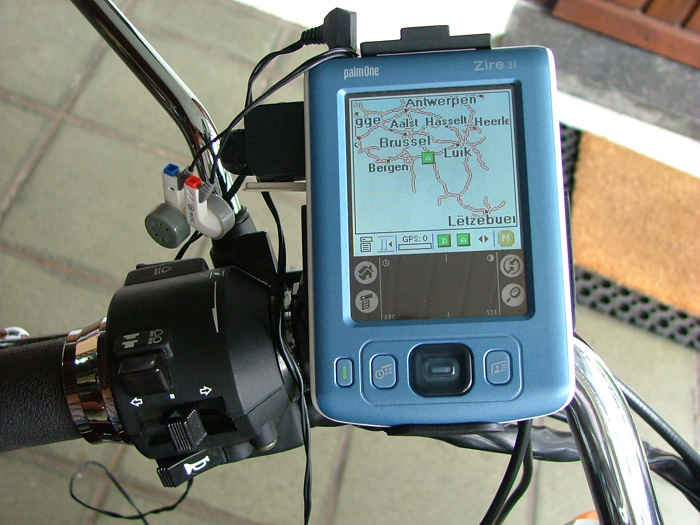

Exhumé d’un placard, un ancien Palm Zire 31 vient à point nommé pour nous offrir ce confort, et reprendre ainsi du service.

JPG - 36.6 ko
JPG - 4.9 ko

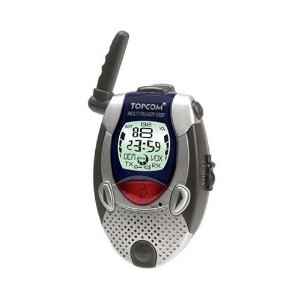

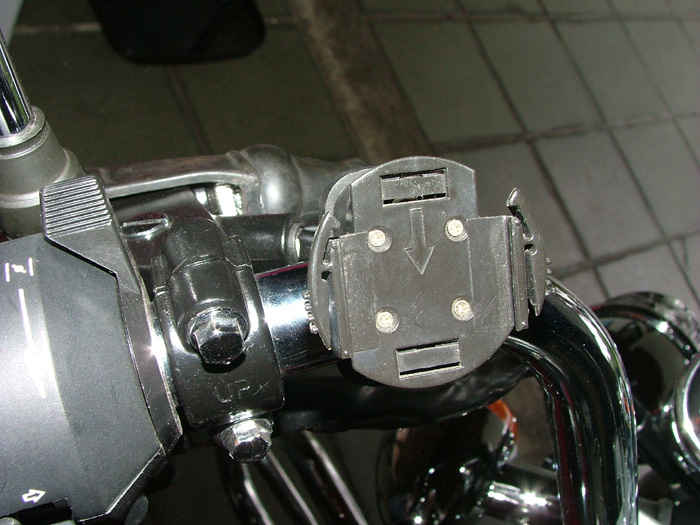

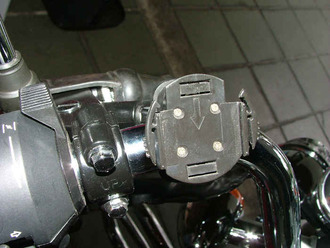

Le support guidon d’un PMR446 Topcom MultiTalker 1000 convient parfaitement comme ancrage.

JPG - 13.8 ko
JPG - 16.9 ko


JPG - 32.3 ko
JPG - 35.5 ko

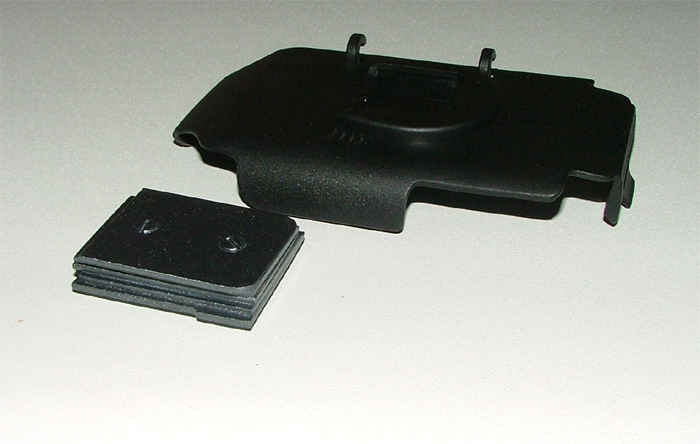

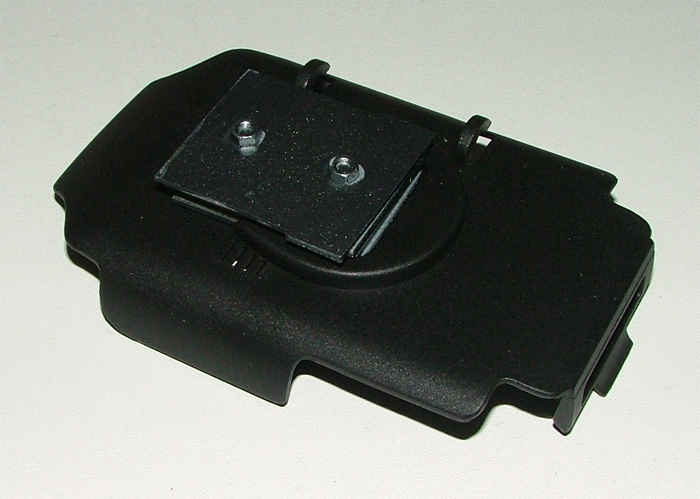

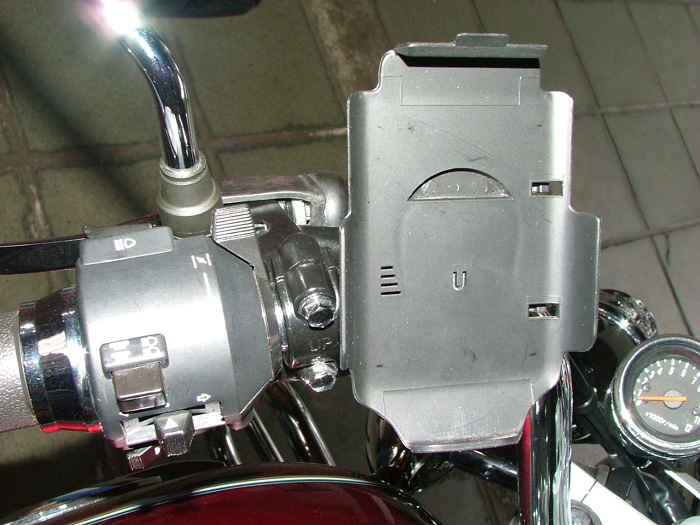

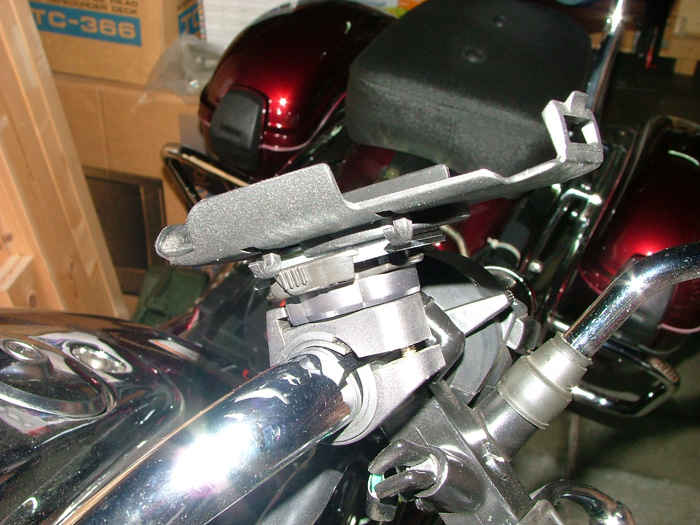

Un petit adaptateur, constitué de chutes d’époxy pour circuits imprimés électroniques, de largeurs différentes, et superposées pour former des rainures de guidage des deux élément à réunir.

JPG - 13.4 ko
JPG - 14.5 ko

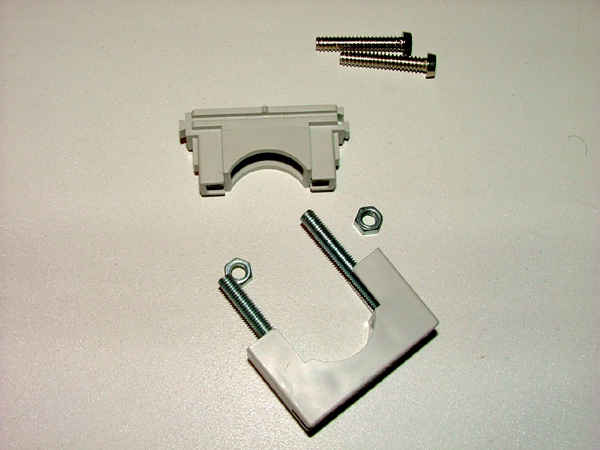

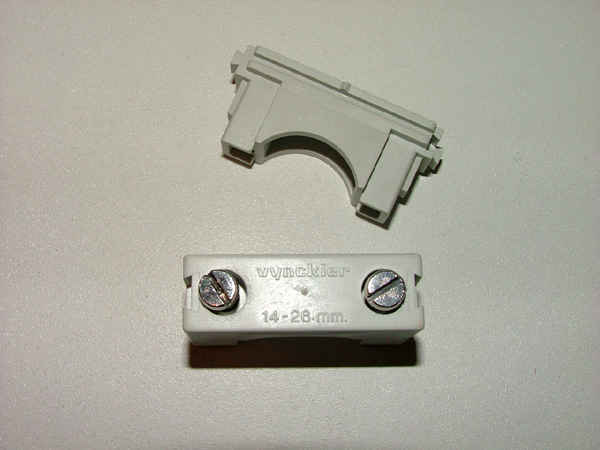

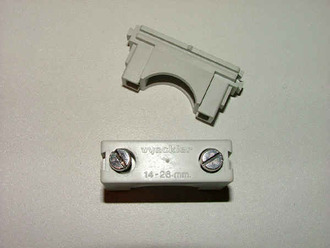

Un collier d’électricien, judicieusement choisi, peut convenir pour l’assemblage de n’importe quel instrument, avec ses vis d’origine, ou plus longues suivant nécessité.

JPG - 41.9 ko
JPG - 39.3 ko

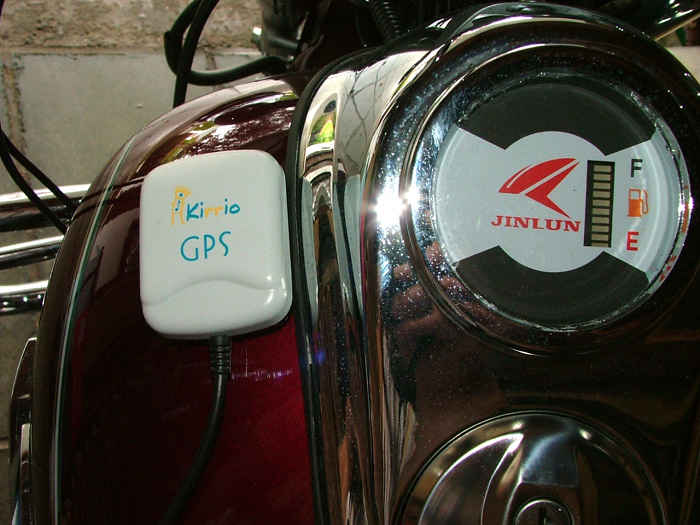

L’antenne magnétique est simplement posée sur le réservoir de carburant.

JPG - 38.8 ko

Des écouteurs transmettent les données vocales sous le casque du motocycliste.

Par temps de pluie, il est impératif de prévoir un sachet en plastique transparent pour encapuchonner l’appareil.

Pour améliorer la commodité de lecture, une visière serra réalisée prochainement pour renforcer le contraste de l’écran.

L’alimentation :

Durant la garantie de la bécane, il vaut mieux ne pas modifier sa conception. Dès lors, une batterie individuelle est aménagée.

JPG - 39.1 ko

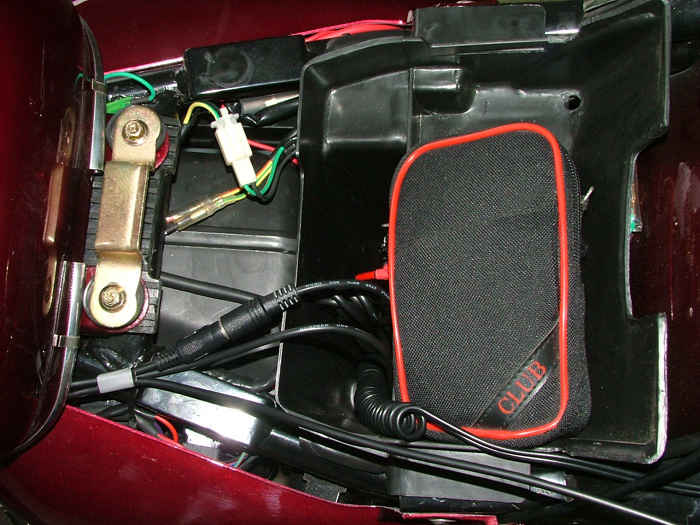

Composée de 10 éléments Cadmium - Nickel de 1,2A, fourrés dans une petite sacoche pour appareil photographique, elle trouve refuge sous la selle.

Le 12 volts est acheminé par une allonge pour allume cigarette d’automobile. La fiche du câble est extraite et destinée à équiper un autre câble pour la recharge des accumulateurs.

Bien évidement, n’importe quelle autre type de batterie peut être installé, au plomb à électrolyte gélifié, par exemple.

JPG - 44.1 ko

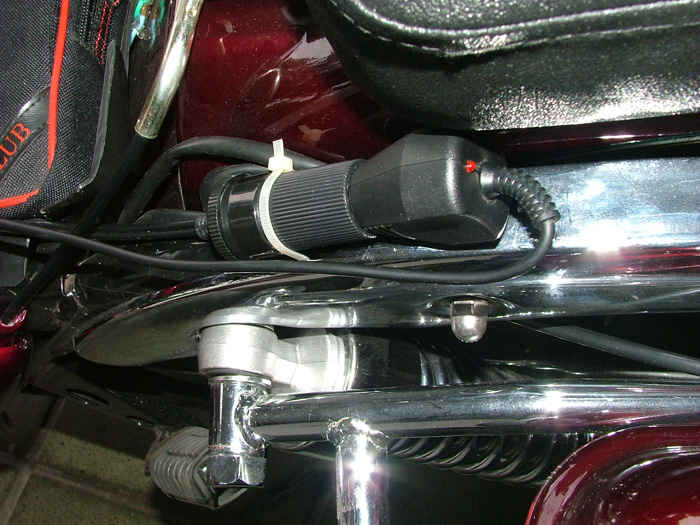

La prise 12 volts est assujettie au cadre par un simple collier « Colson ».

JPG - 45.3 ko

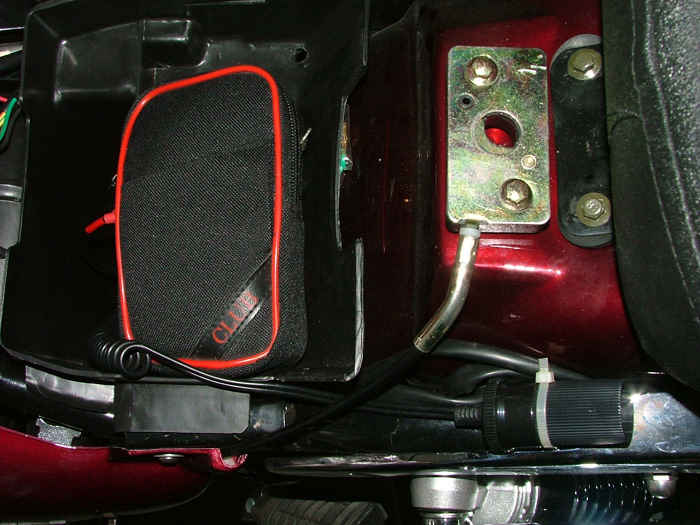

Un soin particulier est souhaité lors de la remise en place de la selle, afin de ne pas coincer un câble.

Bonne route.
