L’oubli d’un clignotant peut engendrer de fâcheuses conséquences, c’est pourtant fréquent en moto lorsque le soleil éblouit le voyant de contrôle.

L’adjonction d’un signal sonore est très simple à réaliser.

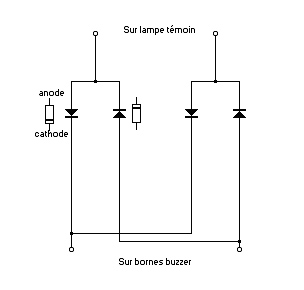

Sur la Jinlun, la commande des clignotants, lorsque l’on passe d’un côté à l’autre, inverse la polarité sur l’ampoule de surveillance. Il faut donc adopter une parade à cet inconvénient, pour pouvoir utiliser un « buzzer » polarisé. Quatre diodes suffisent, le schéma est très simple.

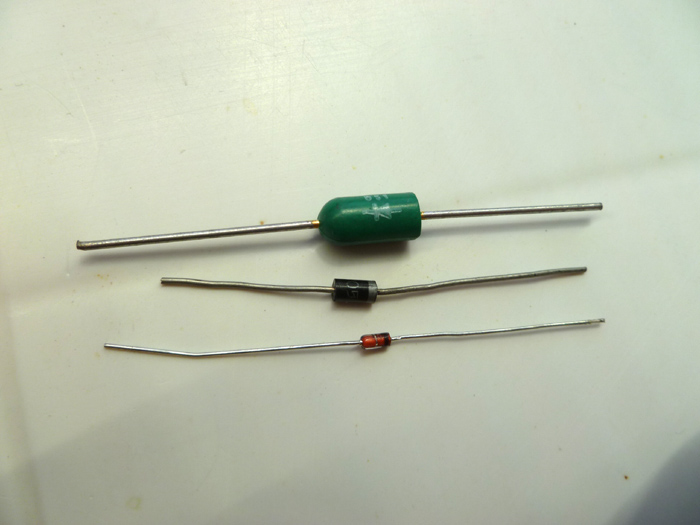

Pour les personnes non familiarisées aux composants, voici la représentation de diodes :

Le modèle plus petit, la célèbre 1N4148, suffit amplement, la consommation du buzzer est de l’ordre de 10 mA.

L’anode d’un côté, la cathode de l’autre. Cette dernière est repérée par un anneau sur le corps de l’élément.

On utilise n’importe quel buzzer de petite taille, pour autant qu’il supporte une tension d’une quinzaine de volts. Il peut même être logé dans le phare du véhicule. Le montage permet d’ignorer la polarité lors du branchement.

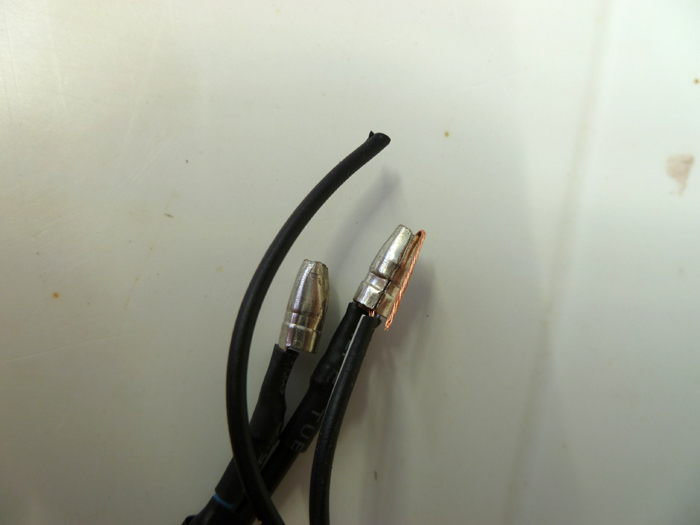

Pour la connexion en parallèle sur la lampe témoin ( fils orange et bleu ) il suffit d’enfiler le fil dénudé dans la cosse et de le replier avant de le brancher.
