Protection du récepteur contre la foudre.
Article publié le dimanche 10 décembre 2006.
Voici en complément à cet article, un petit dispositif tout simple pour décharger une antenne de l’électricité statique qu’elle emmagasine.
Il faut se procurer les éléments suivants :
Un starter pour tube fluorescent et son support.
Un petit coffret métallique.
Deux connecteurs d’antenne ( SO239 par exemple ).
Quelques vis Parker ou boulons.

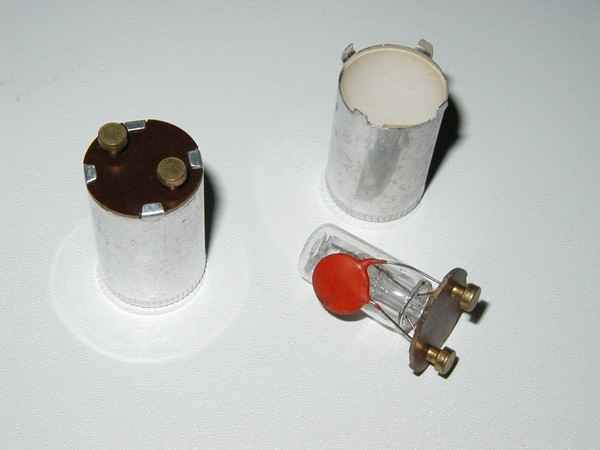

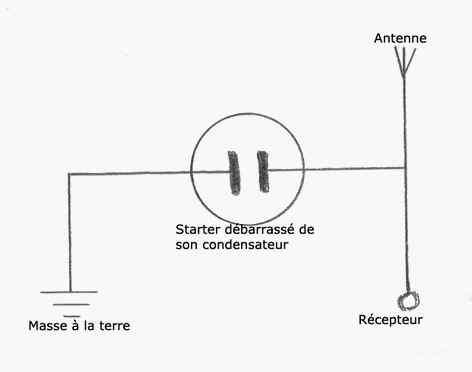

Il suffit tout simplement de débarrasser le starter de son condensateur pour en faire un petit éclateur à gaz.

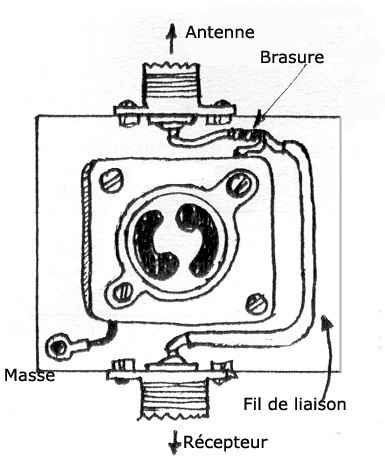

Suivant le dessin, monter l’ensemble sur une tôle pliée en U ou dans un petit coffret métallique relié à une prise de terre.
Plusieurs exemplaires peuvent être installés sur la même tôle ou dans le même coffret suivant le nombre d’antennes utilisées.
Un bricolage tout simple qui engendre peu de dépense tout en rendant un bon service.
31 décembre 2008.

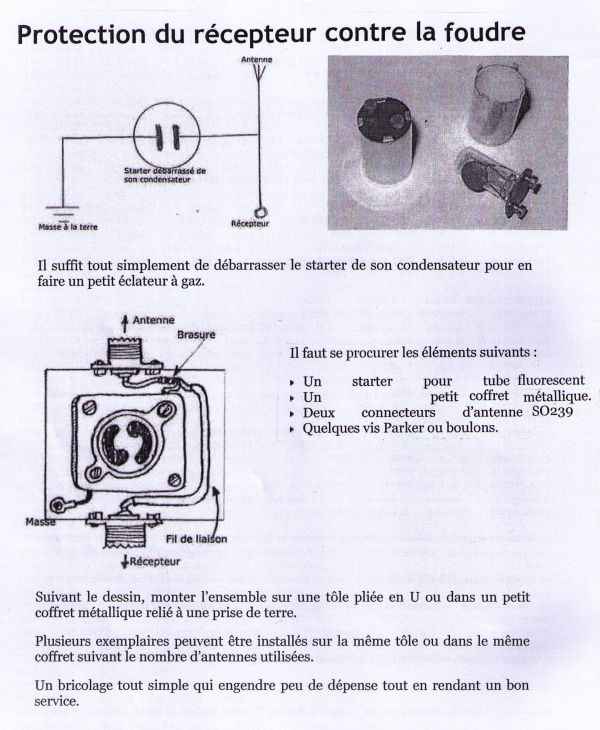

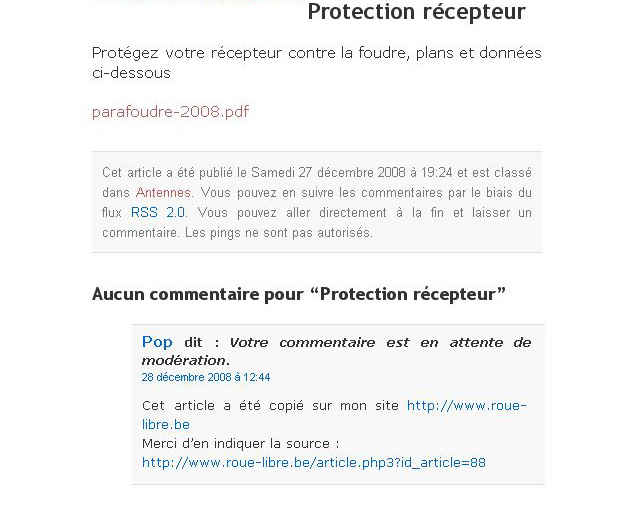

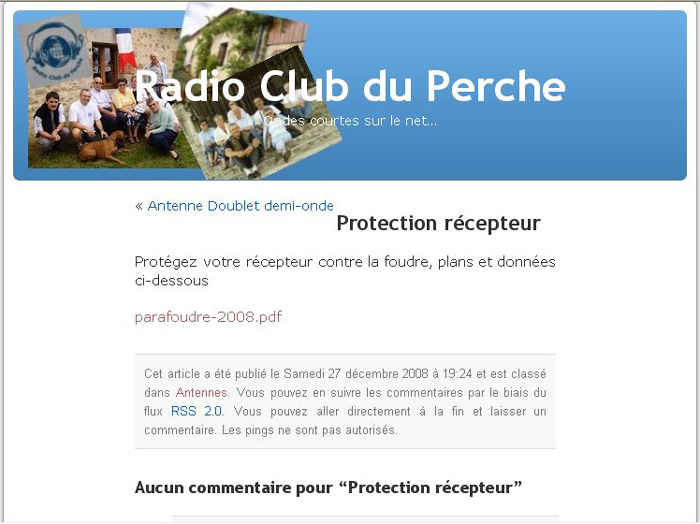

Un joli plagiat :
72 heures après notre requête, toujours sourde oreille, c’est la raison de cet ajout.
Forum de l'article
-
Protection du récepteur contre la foudre.28 septembre 2007 , par MarcSalut les éclateurs, Pierre, tu ne t’arrêtes donc jamais ? Petite note au sujet du starter de néon, le tube "démarre" vers 70 volts et bien sûr avec une grosse tolérance ; Ceci veut dire que pour les effets de champ des entrées RX c’est tout de même beaucoup . Les RX tubes ok mais pour les zitors c’est peut être mieux de débrancher. Autre chose au niveau des terres, si on emploie des terres différentes de celle de l’habitation pour p.ex. le pylône il faut impérativement les relier de façon sérieuse entre elles sinon en cas de décharge les potentiels entre terres peuvent êtres très élevés et créer de sérieux problèmes. De façon sérieuse veut dire avec du gros fil 16mm² p.ex. Amitiés, Marc.
-
Protection du récepteur contre la foudre.25 avril 2007 , par Ricket de Wepion.pas mal, pas mal ! tres bon, c’est une tres bonne idee. Ricket de Wepion. bons 73s.
