Une petite charge non rayonnante.

Article publié le dimanche 15 octobre 2006.


JPG - 10.1 ko

Mais à qui ai-je prêté mon antenne fictive ?






La solution :

JPG - 11.8 ko
JPG - 13.6 ko

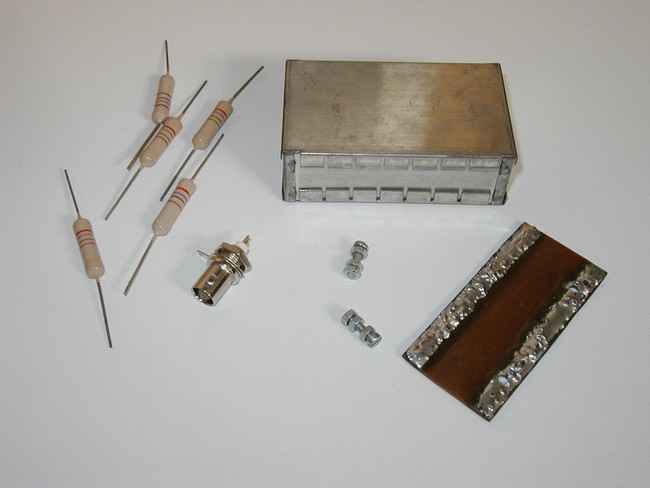

Racler les fonds de tiroirs pour trouver :

-  Des résistances au carbone de forte puissance pour obtenir en montage parallèle la valeur la plus proche de 52 ohms. La bonne dissipation de la chaleur engendrée est proportionnelle au nombre et à la puissance des résistances.

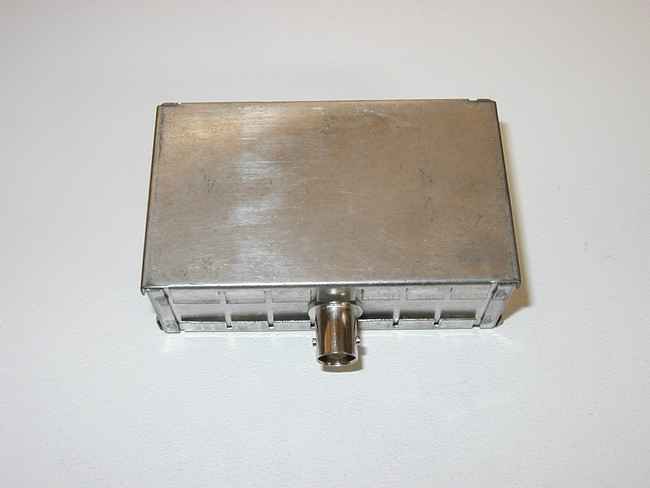

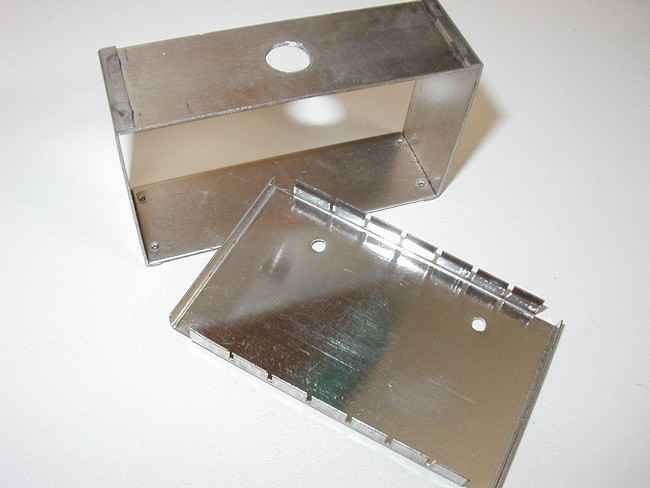

-  Un boîtier métallique pour avoir un blindage efficace au rayonnement.

-  Un bout de circuit imprimé comportant deux pistes parallèles.

-  Une prise BNC ou SO239.

JPG - 17.5 ko
JPG - 16.9 ko

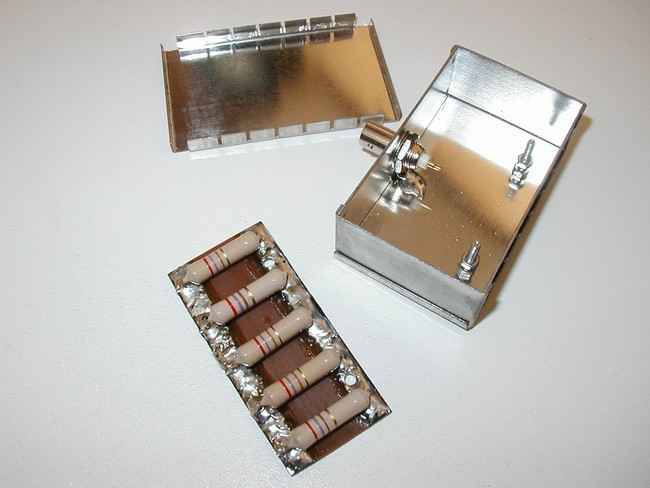

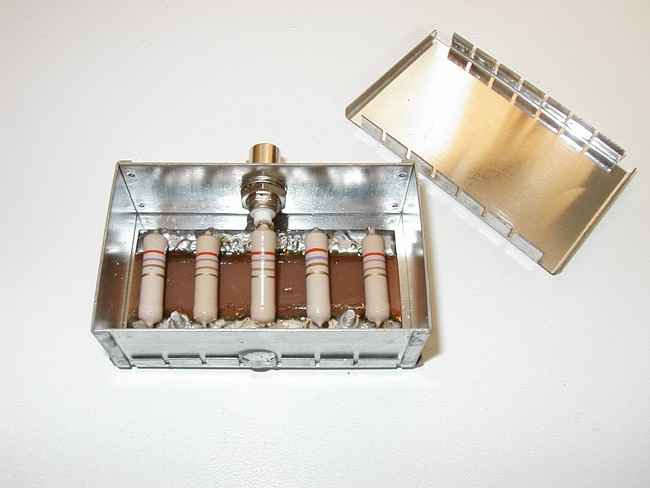

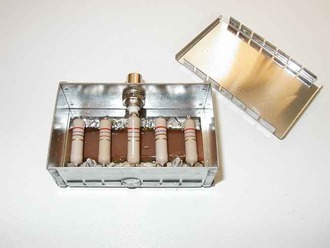

Une piste est soudée au point central de la prise, l’autre à la masse.
