D’après un montage de Patrick, GW0MVR.
Spectaculaire réduction de bruit parasite grâce à ce balun tout simple à fabriquer à l’aide de fonds de tiroirs. La liaison entre ce dernier et le récepteur est assurée par un câble coaxial de 50 ohms dont la gaine est reliée à la prise de terre. Sur certaines fréquences, j’ai pu constater une augmentation du signal, de l’ordre de 10 db.
Il faut trouver une barre de ferrite de 15 à 20 cm et d’un diamètre avoisinant 10mm. Ce composant constituait jadis le noyau des antennes internes de récepteurs.
Le reste est courant et souvent disponible à la maison.

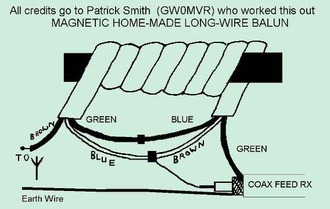

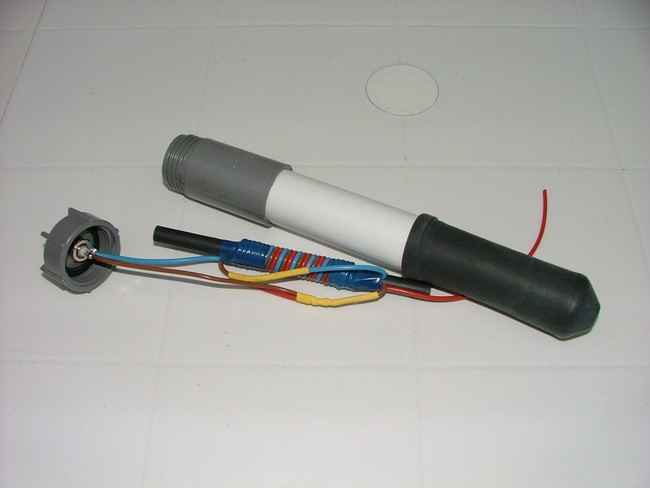

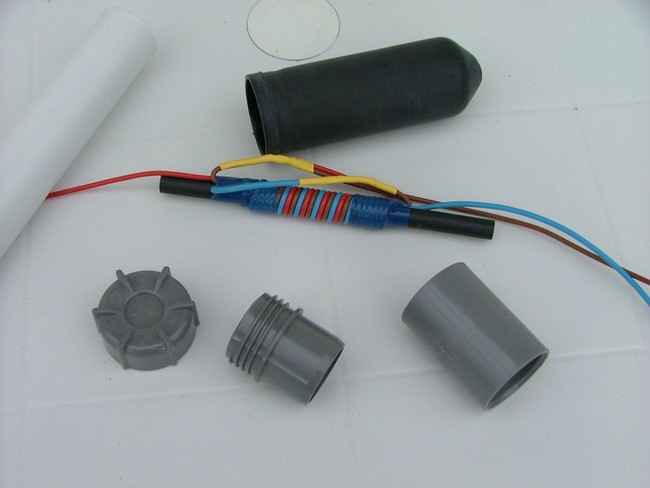

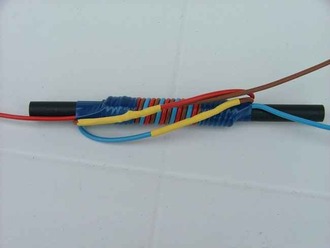

8 spires jointives de 3 fils ( ici du 0,75² ), côtes à côtes, sont enroulées sur le barreau de ferrite. Des couleurs différentes simplifient le repérage lors des connexions entre les bobines constituées.

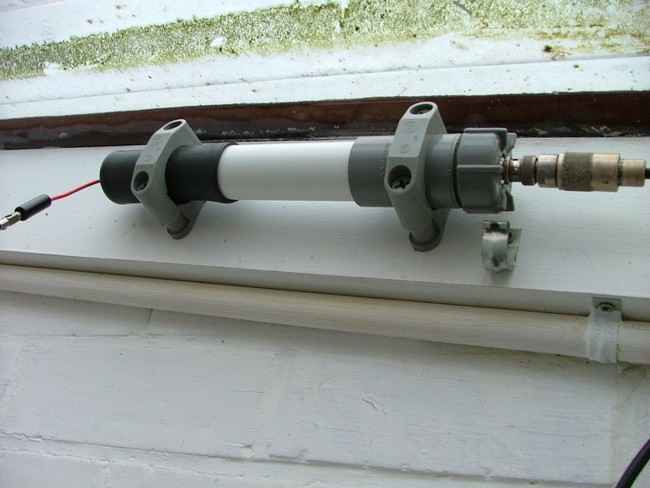

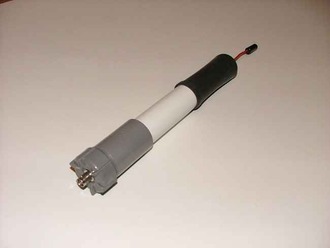

Un tube en PVC de 32 mm de diamètre protège l’ensemble de l’humidité. Deux bouchons amovibles seraient la solution idéale pour obstruer les extrémités, un seul étant disponible, j’ai eu recours à un embout thermo rétractable.
Pour une raison de commodité, la prise BNC a été choisie. La SO239 aurait exigé un usinage du bouchon.
Mon cher Pierre, aurais tu comparé un balun type MTFT avec celui décrit ici dans ton article ? Je demande celà à titre comparatif car chez moi les essais avec un MTFT ( 1/9 ) ne sont guère convaicants et l’antenne est sur le toit.... Merci de ta réponse,
Marc.
Bonjour Marc, et les autres !
Avant tout, je dois préciser que mon antenne est destinée à la réception radio uniquement.
Tu connais mon concept ; acheter le moins possible au profit du bricolage, je ne possède pas le balun MTFT.
J’ai donc procédé à des essais comparatifs entre le balun décrit et celui ( torique ) de l’antenne verticale des pages précédente. Ce dernier a apporté une amélioration dans la bande 15 mètres, mais un moins bon résultat sur les autres bandes. L’accord parfait se situe malheureusement en dehors des bandes amateur, mais l’exploitation y est réellement envisageable par le biais d’une boîte d’accord. Malgré des tests récents d’ajouts de diverses longueurs de fil, j’ai juste réussi à déplacer le meilleur ROS de quelques centaines de kilohertzs.
Une brève écoute hier m’a laissé entendre sur 20 mètres des stations comme 3V8BB à 58, VA2IZZ - 53, CT3/OM3MR - 59, même Claude, ON7TK - 42, pourtant dans la zone de silence. Le récepteur : mon antique National Panasonic DR 48, bourré de mauvais contacts.
Cordial salut à tous.
Pop.
