Voici la modification d’un sujet déjà traité ICI

La maquette a été conçue sur base du premier montage, avec ajout de "buzzer" de rappel pour les distraits.

La présentation s’en trouve quelque peu « torturée » !

C’est la raison pour laquelle un nouveau circuit imprimé a été tracé.

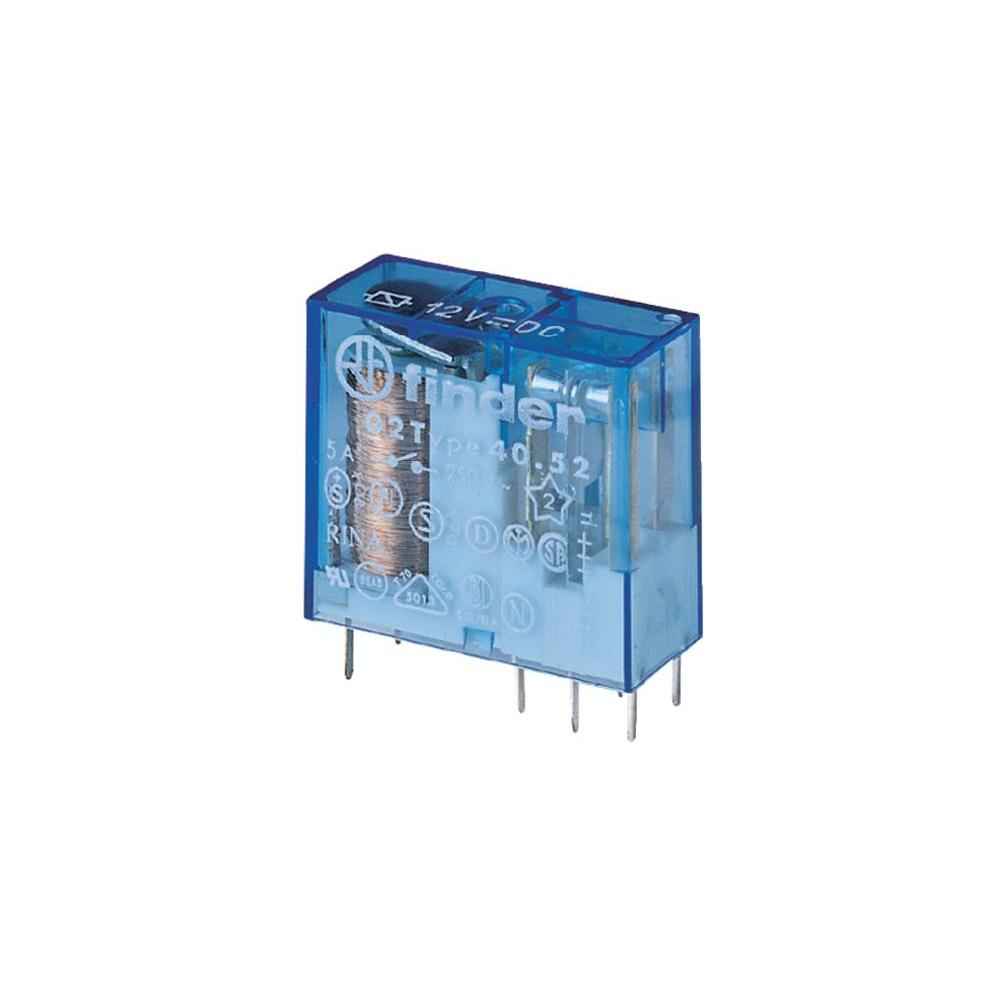

Exemple de relais pour lesquels le typon a été prévu.

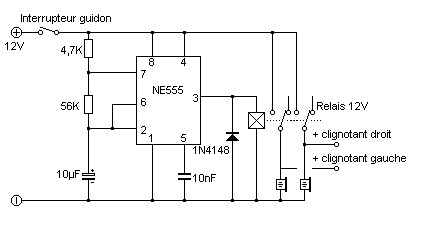

Le schéma :

Les composants :

  Résistances : 4K7 - 56K
  Condensateurs : 10µF 16V - 10nF
  Circuit intégré NE555
  Diode 1N4148
  Relais 2 inverseurs
  2 buzzer 12 volts
  Un petit coffret
  Un interrupteur guidon

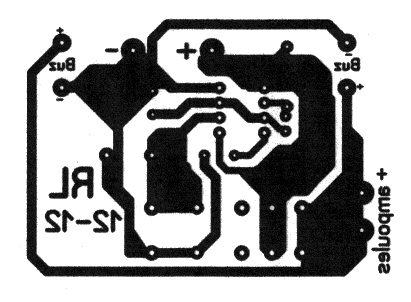

Le Typon :

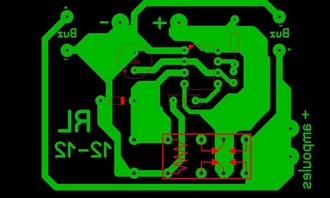

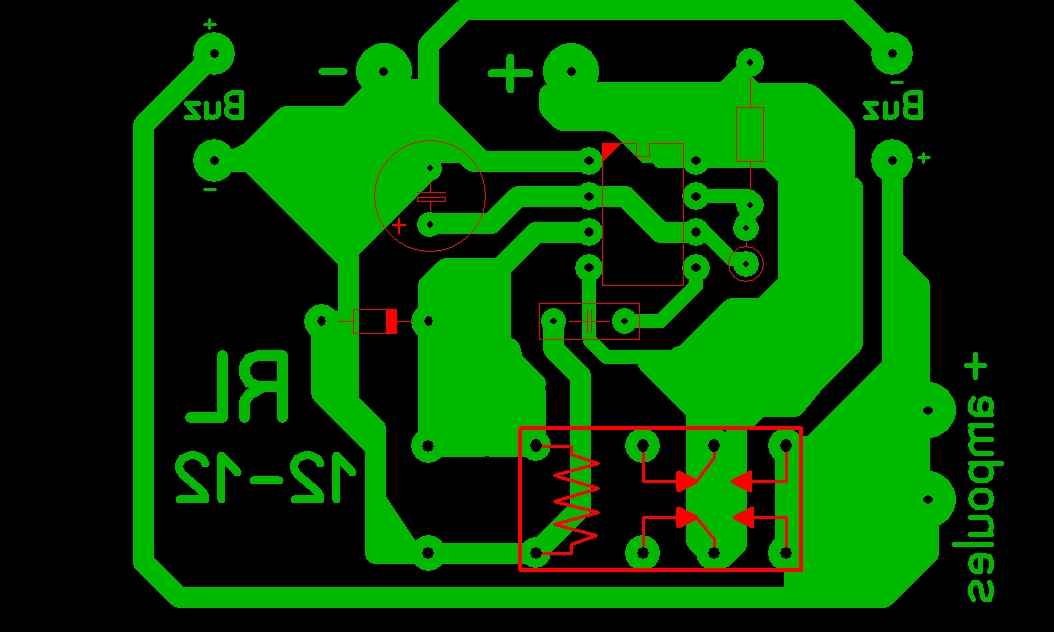

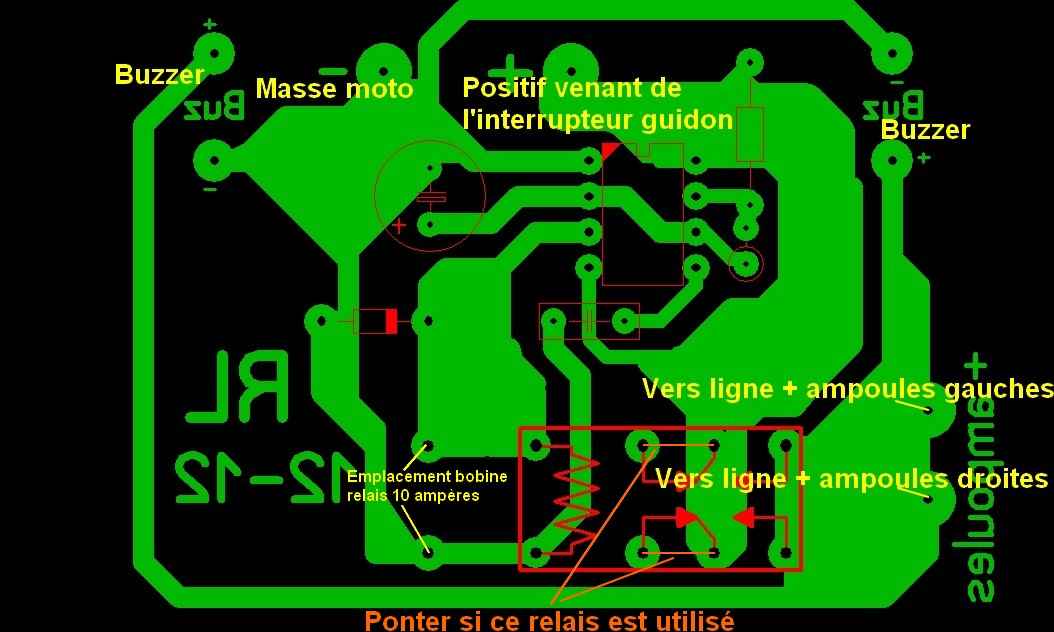

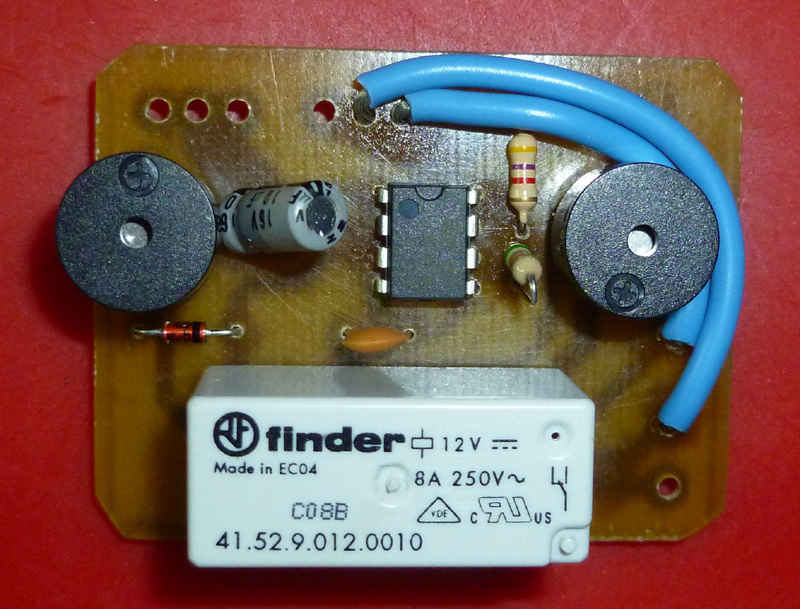

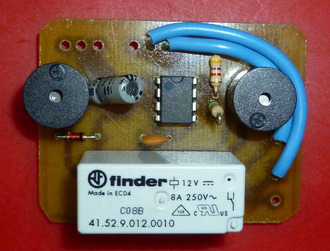

L’implantation des composants :

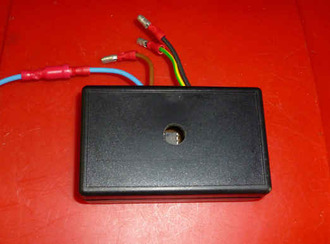

Le tout est incorporé dans un petit coffret dont la face avant est percée pour favoriser l’audition des éléments sonores.

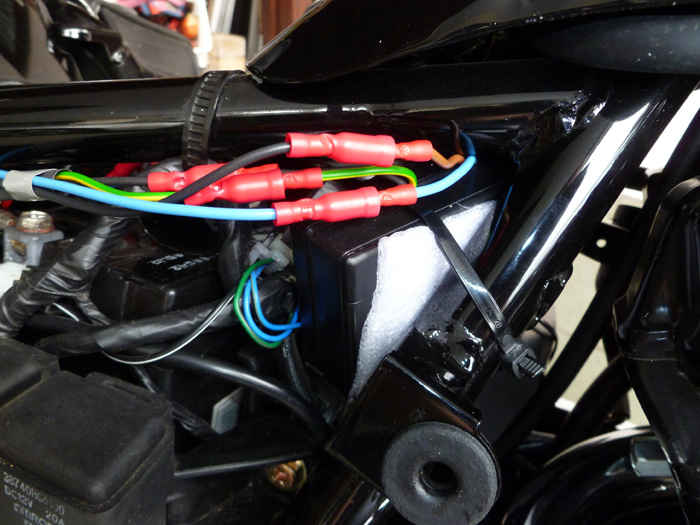

Il est assujetti au cadre, pas un collier « Colson », à l’abri des projections de pluie.

L’utilisation normale des clignotants produira un son légèrement plus faible, un seul buzzer sera sollicité.

Si le son vous agace, vous pouvez parfaitement omettre de les poser.

Puisqu’une deuxième position était disponible sur l’interrupteur, elle actionne une petite sirène.
