Un adaptateur d’antenne.

Article publié le mardi 18 avril 2006.


Lorsqu’on installe une antenne « long fil », on se préoccupe de développer la plus grande longueur possible. Suivant la bande de fréquence à recevoir, l’accord optimum est rarement atteint.

Un adaptateur d’antenne est alors bienvenu.

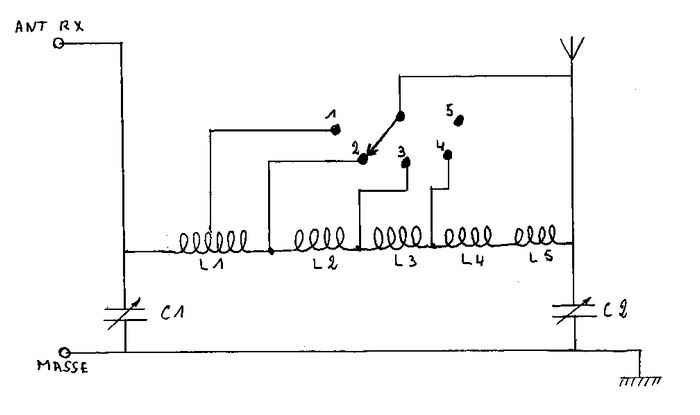

Voici un montage très simple que j’ai utilisé de nombreuses années :

(JPG)

Les condensateurs variables ont une valeur de 250 pF.

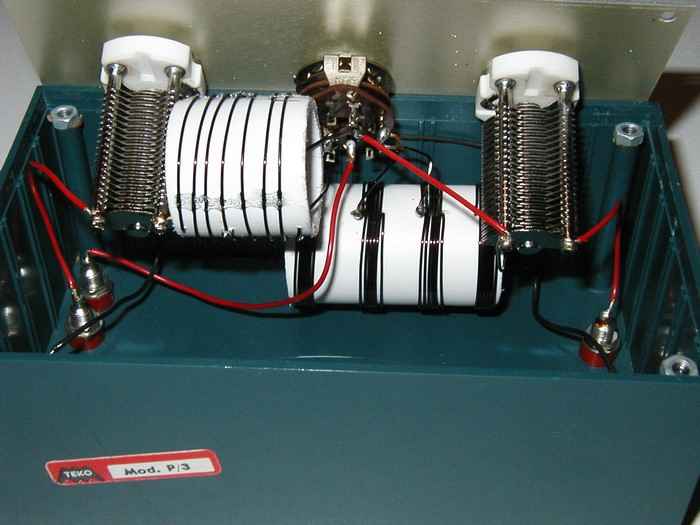

Le bobinage peut être réalisé sur un seul tube en PVC sanitaire de 32 mm. Ici, il est fabriqué en deux pièces par manque de place dans le boîtier. Le fil utilisé est du 8/10, mais 1 mm peut très bien convenir.

Sa composition :

LI : 7 spires espacées de 3 mm.

L2 à L5 : 6 spires jointives.

Ecartement entre les bobines 10 mm.

L1 à L5 sont montées en série.

Pour la bande 28 MHz, une dérivation est faite sur L1 à 3 spires, côté RX. (commutateur 1)

Les dérivations suivantes respectivement pour 21 MHZ (commutateur 2), 14 MHz (3), 7 MHz (4) et 3,5 MHz (5).

L’accord précis s’effectue à l’aide des deux condensateurs.

(JPG)
