De petits émetteurs-récepteurs "PMR446"

Article publié le lundi 1er mai 2006.


PRESENTATION.
-  De drôles de Talkie-Walkies.

JPG - 8 ko

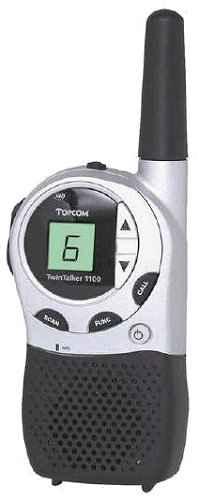

Vous avez peut-être déjà remarqué dans les rayons des supermarchés ces talkie-walkies bizarres, très bon marché. Ce sont des PMR446. Ils émettent sur des fréquences libres de droit.

-  Qu’entendons nous par fréquences libres ?

Il s’agit d’une partie de bande de fréquences située dans la portion UHF du spectre (Ultra Haute Fréquence).

Elles permettent d’être utilisées pour les loisirs, randonnée, vol libre, escalade, etc...)

Contrairement aux fréquences radioamateurs, CB ou professionnelles qui sont soumises à une taxe annuelle, la bande PMR est gratuite à condition de respecter quelques conditions :

-  Une utilisation exclusive en talkie-walkie avec alimentation interne.
-  Ne pas "booster" la puissance originale de l’appareil.
-  Ne pas changer l’antenne d’origine.

Extension du phénomène CB des années 70, les fréquences PMR sont intéressantes, mais la portée est limitée surtout avec cette puissance réduite. Les constructeurs promettent une distance maxi de 5 kilomètres dans les meilleures conditions d’utilisation, et pourtant......

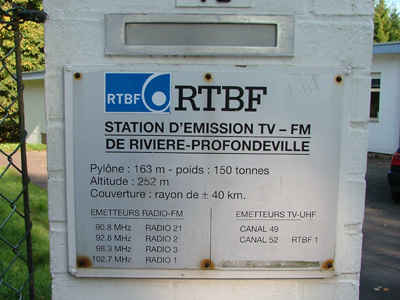

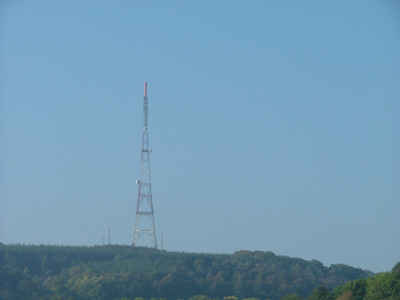

Le 15 octobre 2005, je me baladais à proximité de l’antenne de radiodiffusion de la RTBF, implantée à une altitude de 252 mètres.

JPG - 3.7 ko
JPG - 14.8 ko

Ce site profite d’un large dégagement au Sud.

Soudain, une conversation se fait entendre sur mon talkie, je scrute les environs sans rien remarquer au niveau utilisateur éventuel. La réception est claire et puissante, je m’incorpore dans cette communication et demande la situation géographique de mes correspondants. Ces personnes se trouvaient à Sevry, dans la région de Beauraing, soit à 30 kilomètres de moi. Depuis, je ne considère plus ces petits émetteurs comme des jouets !

LES EMETTEURS-RECEPTEURS PMR446.

PMR446 est l’abréviation de Personal Mobile Radio. Le nombre 446 est la fréquence UHF de 446 Mhz. Il ne faut cependant pas penser que le 446 Mhz est autorisé sur sa totalité. Une faible portion sur le début est exploitable par ce type d’émetteur-récepteur.

Elle s’étend de 446.00650 Mhz à 446.09375 Mhz en mode FM. Le tout réparti sur 8 Canaux espacés de 12.5 khz.

Canal Fréquence en Mhz
1 446.00625
2 446.01875
3 446.03125
4 446.04375
5 446.05625
6 446.06875
7 446.08125
8 446.09375

La puissance maximale autorisée sur ces canaux est de 500 MilliWatts.

LE PRINCIPE DU CODAGE CTCSS.

Il est indiqué par tous les fabricants de PMR que ces émetteurs-récepteurs disposent d’un codage CTCSS (Continuous Tone Coded Squelch System).

Ce codage CTCSS est tout simplement un système qui autorise l’ouverture du squelch chez les interlocuteurs qui ont choisi le même code.

Principe technique d’un code CTCSS :

Le fait d’appliquer un code joue sur l’écoute et l’ouverture du squelch. Techniquement, pendant la porteuse (quand vous appuyez sur le bouton PTT), un signal sonore inaudible par l’oreille humaine est envoyé sur le canal en même temps que votre voix, c’est ce signal sonore qui sera reçu par l’autre talkie-walkie et qui "ouvrira" la réception du destinataire. Cette fréquence est sous le seuil de l’audible, soit inférieur à 300 Hertz. Ci-dessous, pour chaque CTCSS, un tableau indique la valeur en hertz du signal sonore.

N°  Fréquence en Hz N°  Fréquence en Hz
1 67,0 20 131,8
2 71,9 21 136,5
3 74,4 22 141,3
4 77,0 23 146,2
5 79,7 24 151,4
6 82,5 25 156,7
7 85,4 26 162,2
8 88,5 27 167,9
9 91,5 28 173,8
10 94,8 29 179,9
11 97,4 30 186,2
12 100,0 31 192,8
13 103,5 32 203,5
14 107,2 33 210,7
15 110,9 34 218,1
16 114,8 35 225,7
17 118,8 36 233,6
18 123,0 37 241,8
19 127,3 38 250,3
