Adaptateur fréquencemètre

pour émetteur radio
Article publié le vendredi 26 février 2010.


Revenons à notre PC-CB.

Il était prévu d’y incorporer une prise pour raccordement d’un appareil de mesure, permettant de contrôler la fréquence d’émission.

Il semble opportun de fabriquer un adaptateur universel, indépendant, qui pourra rendre d’autres services, plutôt que de le consacrer à un seul appareil.

Il faut bien peu de choses pour le construire.

JPG - 23.6 ko

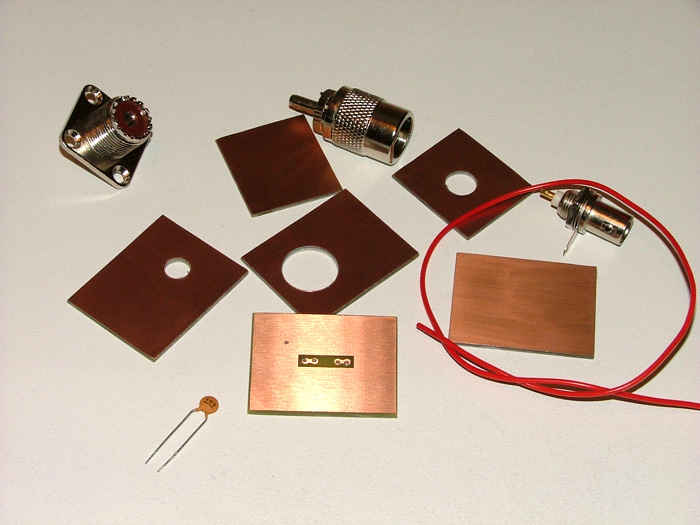

-  Un petit coffret métallique, ici réalisé en circuit imprimé.
-  Une fiche PL259.
-  Une prise SO239.
-  Une prise BNC châssis ( ou autre, RCA par exemple ).
-  Une capacité céramique de 10 nF.
-  Un bout de fil.

Par commodité, le circuit imprimé est gravé sur la base. Les éléments du coffret sont découpés et percés comme le montrent les photos. Une face pour la PL, une pour la SO239, une troisième pour la BNC.

JPG - 20.2 ko
JPG - 20.7 ko

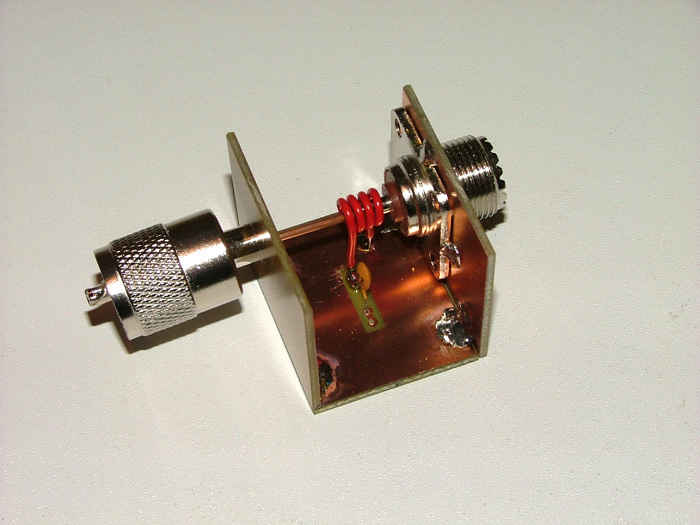

L’assemblage se fait par brasure à l’étain, face cuivrée à l’intérieur.

JPG - 32.6 ko

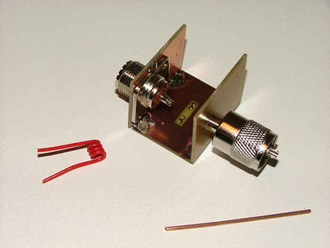

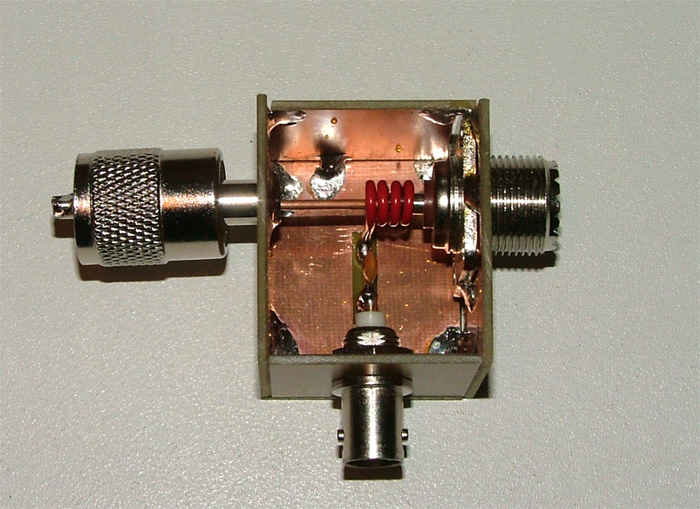

La bobine de couplage est constituée de 3,5 spires de fil isolé de 5 ou 6 dixièmes de mm, formées sur un foret de 4 mm.

Elle est traversée par un fil de 1,5 mm, qui uni les fiche et prise opposées, et soudée au circuit avec la capacité, en dernier lieu.

JPG - 7.6 ko
JPG - 2.3 ko

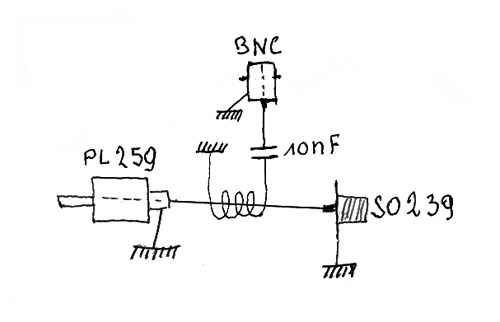

Le signal, prélevé par l’enroulement est acheminé à l’appareil de mesure au travers du condensateur. Le montage n’affecte pas le bon fonctionnement de l’émetteur, il peut au besoin rester branché à demeure.

JPG - 23.6 ko

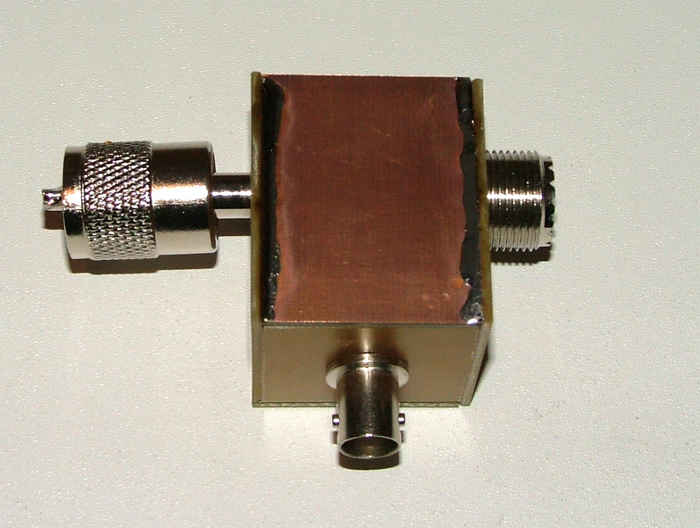

Le couvercle est lui, brasé cuivre à l’extérieur, évidemment.

JPG - 27.7 ko

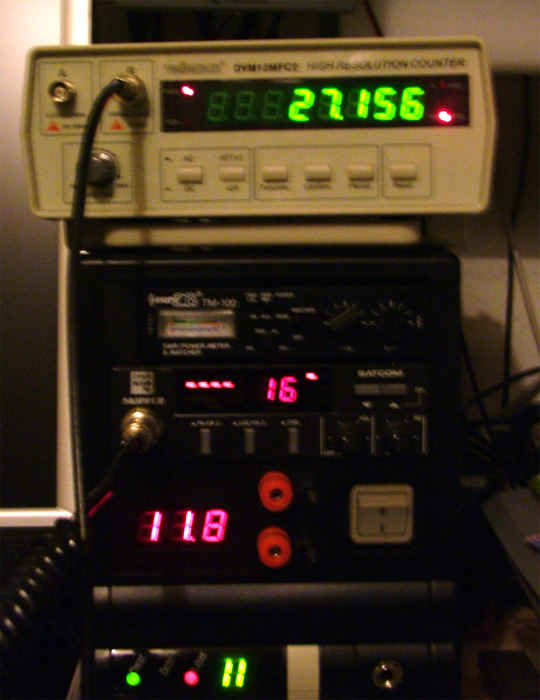

La photo, prise dans l’obscurité, est un peu floue, mais démontre de bon résultat obtenu.
