Quelques composants, un peu de soin, et nous voici possesseurs d’un appareil de mesure simple, performant, bien utile pour le réglage des antennes, par exemple. Une quantité d’appareils domotiques fonctionnent en 433MHz. La bande radioamateurs 70 centimètres et la bande libre dite PMR446 sont également considérées.

Le montage est simple à réaliser, la seule exigence est le respect scrupuleux du tracé du circuit imprimé, une inductance y est placée.

Pour le reste, chacun pourra apporter sa touche personnelle suivant ses préférences.

A 15 mètres, la porteuse d’un PMR446 envoie l’aiguille du galvanomètre à la butée. En 144 et 868MHz, l’aiguille dévie à quelques mètres de la source VHF ou UHF, ce qui offre encore des possibilités d’utilisation dans ces bandes.

Venons en à la partie pratique.

Il faut rassembler :

  50 X 55mm d’époxy pré sensibilisé double faces.
  1 coffret Velleman G1098.
  1 galvanomètre 100 µA.
  1 bout de câble coaxial RG174.
  1 prise SMA ou BNC.
  1 une antenne ou un bout de fil soudé sur une fiche SMA ou BNC.
  1 bouton de potentiomètre.
  1 interrupteur ou inverseur.
  1 pile 9 volts.
  1 connecteur pile 9 volts.
  1 chute d’époxy simple face.
  du fil de câblage.

Résistances :
  R1 = 2,2 K
  R2 = 2,2 M
  R3 = 56 K
  R4 = 56 K
  Pot = 10 K linéaire

Condensateurs :
  C1 = 220 nF
  C2 = 100 nF
  C3 = 3,3 pF
  C4 = 100 nF
  CV = 2 - 30 pF

  D = Schottky BAT42 ou similaire
  Circuit intégré TL082

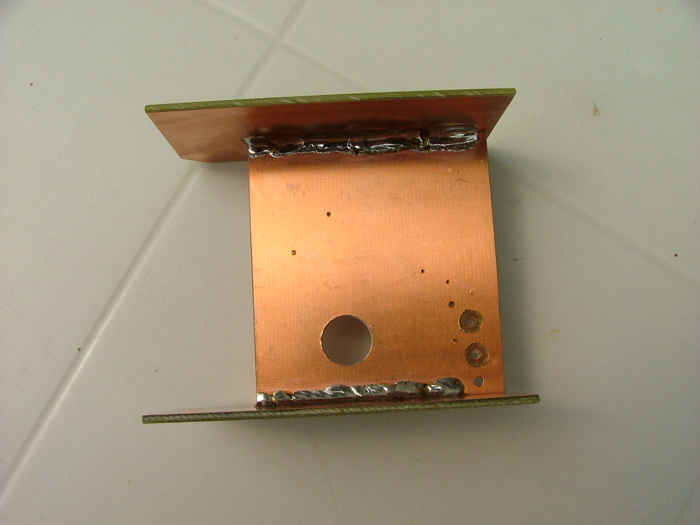

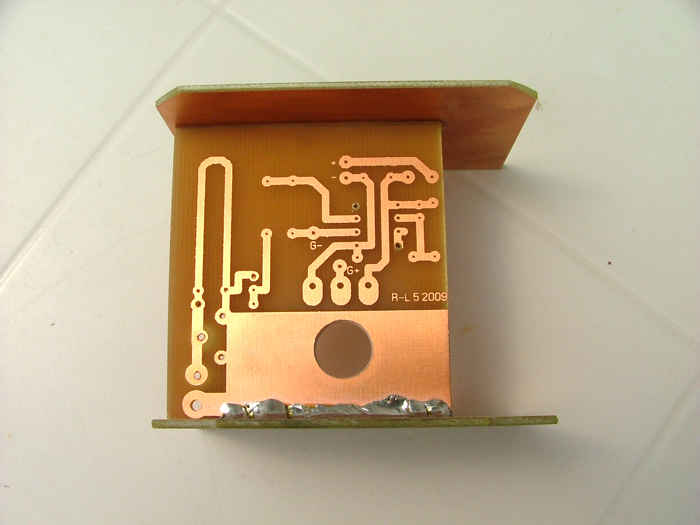

Le circuit imprimé est découpé aux cotes ( 50 X 55mm ), puis brasé à l’étain sur deux supports en époxy simple face, adaptés au coffret utilisé.

Attention !

Les repères de polarité d’alimentation, sur les clichés, sont inversés. Le typon est correct.

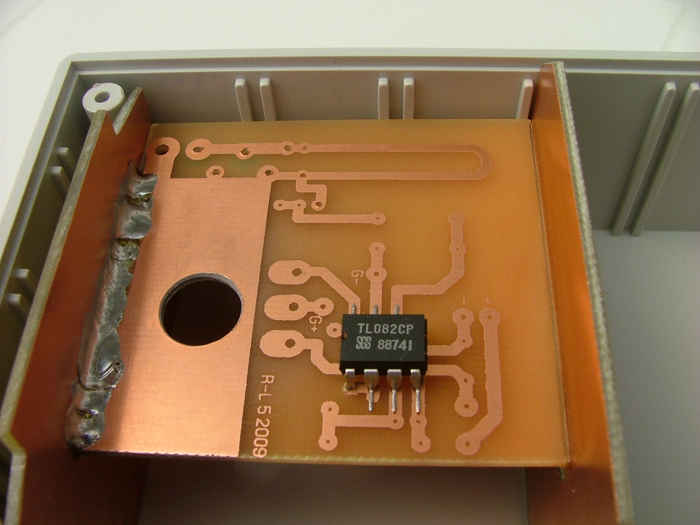

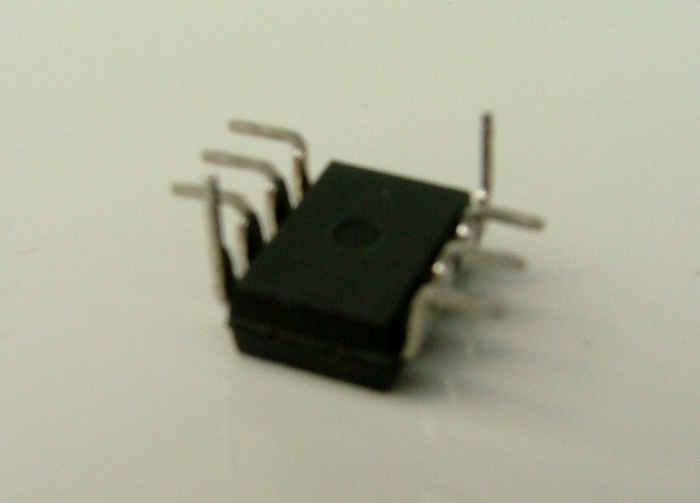

Le circuit intégré est préparé de manière a être monté du côté cuivre, comme tous les autres composants. Deux pattes ne sont pas pliées pour aller rechercher le plan de masse. Ces jonctions et celles des condensateurs sont soudées des deux côtés de la plaquette. Remarquez sur la photo les quelques trous.

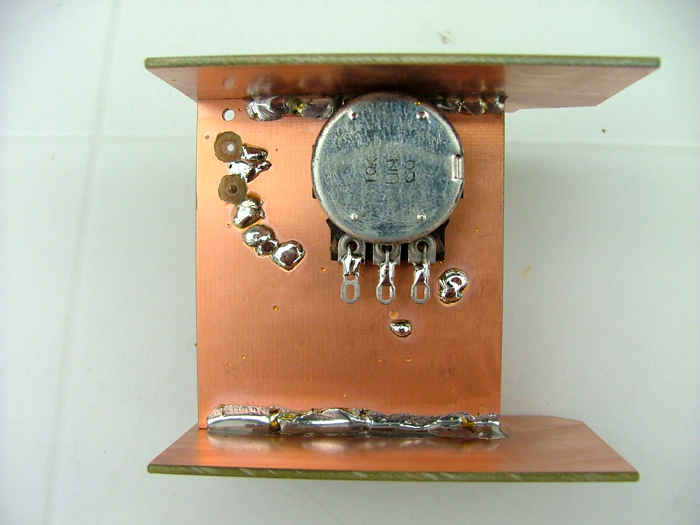

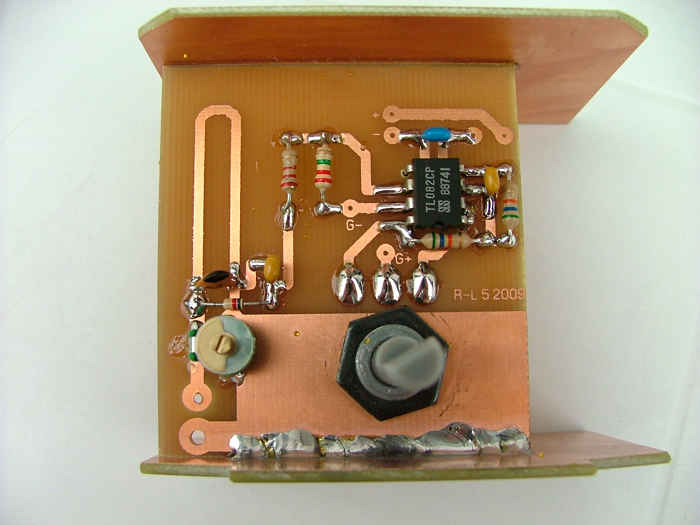

Les composants sont installés, le potentiomètre est maintenu en place par son écrou. Trois petits fils assurent les connexions au travers du circuit par des perçages autours desquels le cuivre a été enlevé à l’aide d’une mèche tenue en main.

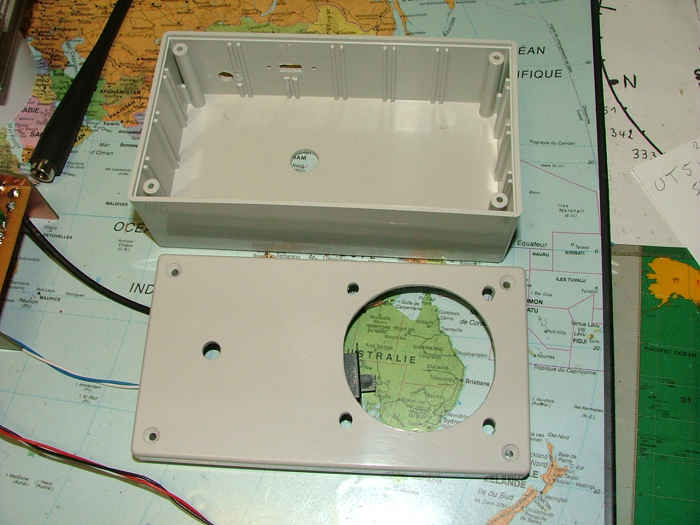

Le coffret est façonné, un trou de 10mm est prévu dans le fond pour l’adaptation future d’une alimentation externe ( voir schéma ).

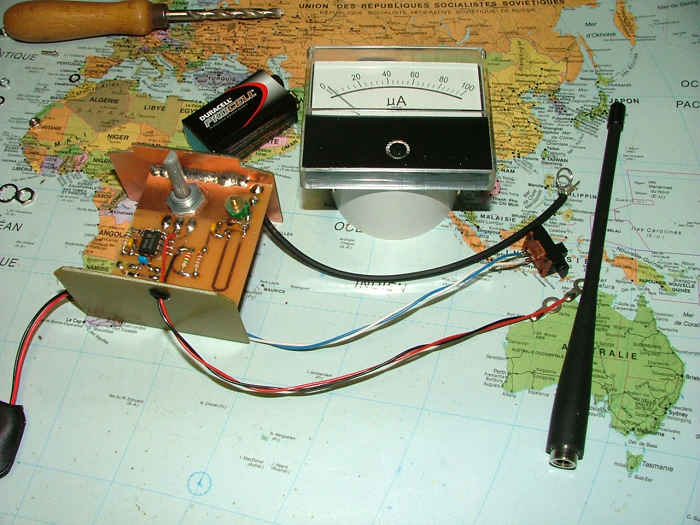

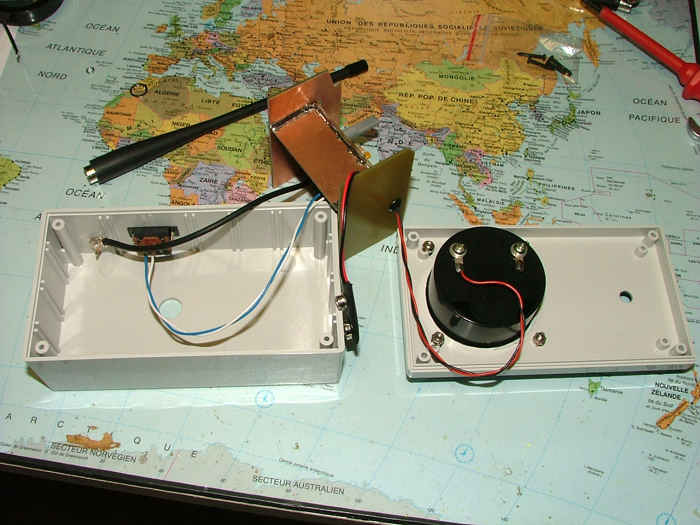

Un aspect du câblage, pas trop court pour permettre des manipulations aisées, le remplacement de la pile, par exemple. La liaison vers la prise SMA est réalisée en câble RG174. Un morceau d’époxy est brasé sur l’ensemble pour former le compartiment de la pile.

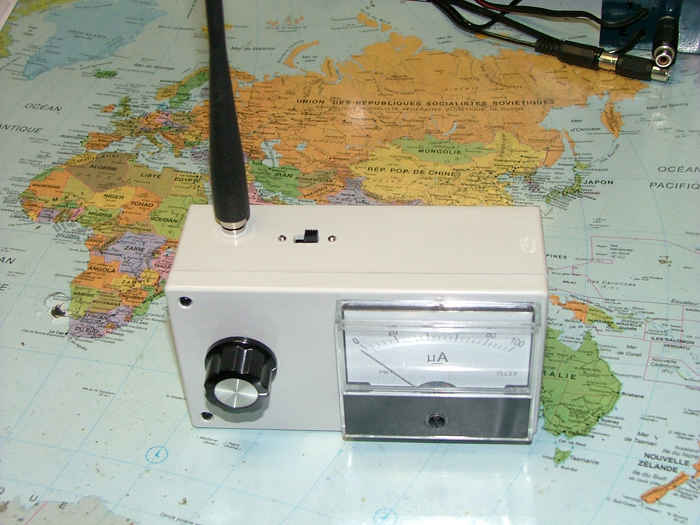

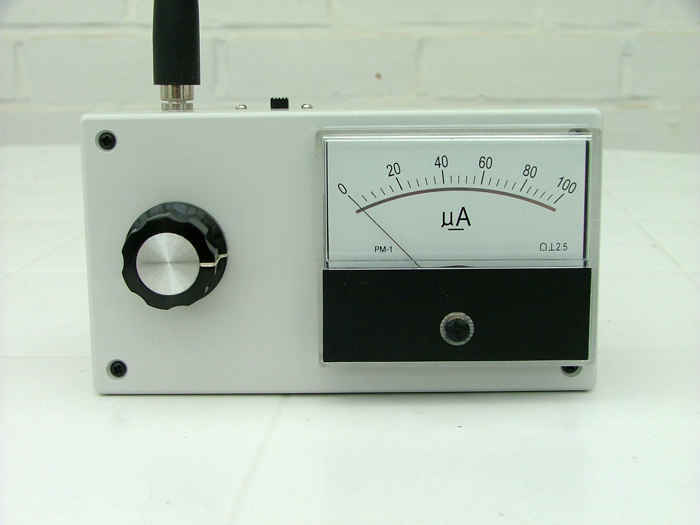

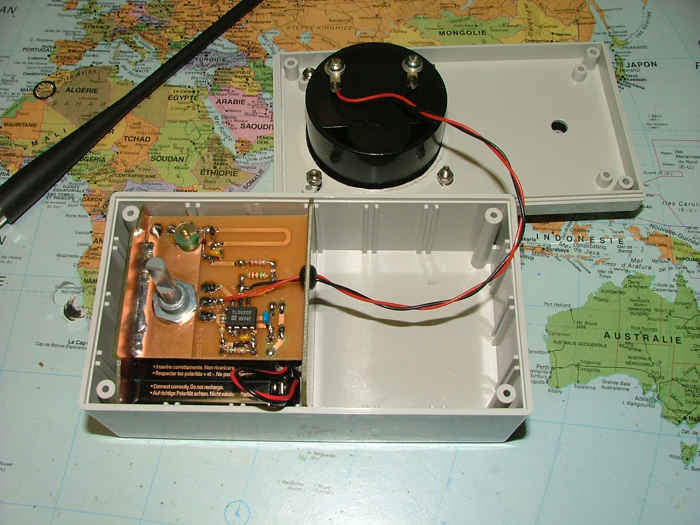

Vues de l’appareil terminé.

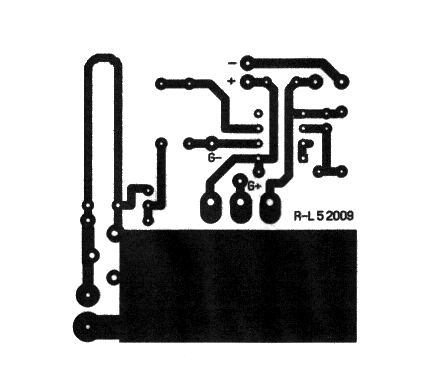

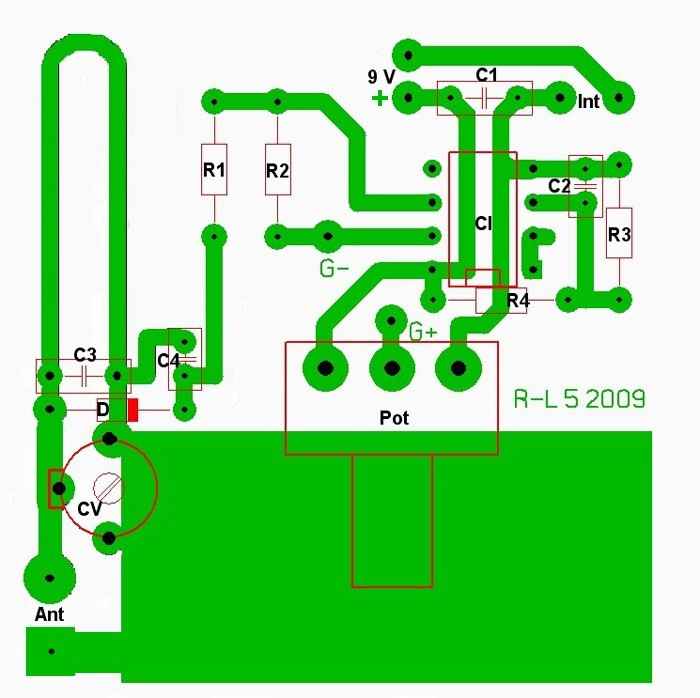

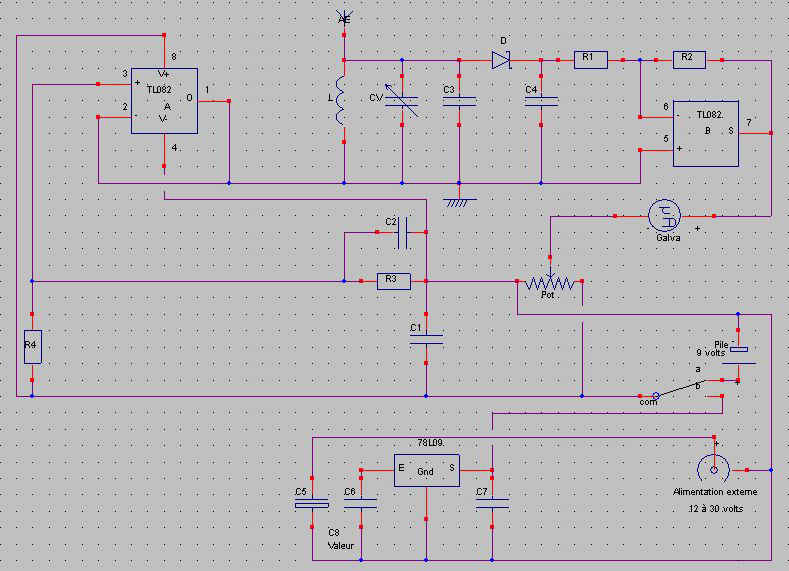

Le schéma, l’implantation des composants et le typon.

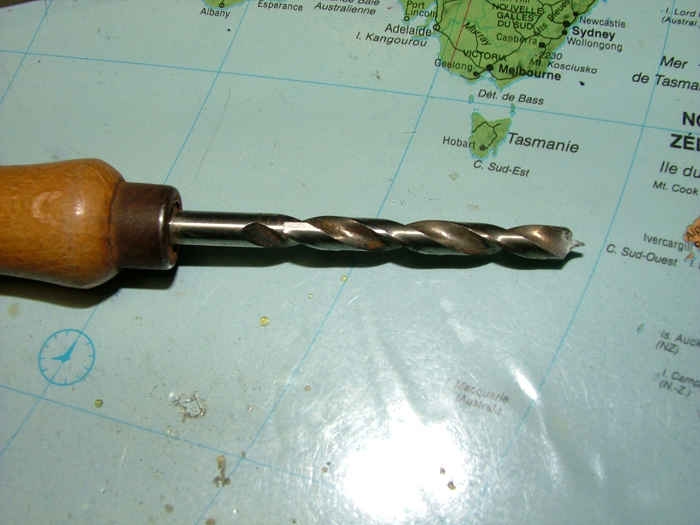

Un petit outil bien pratique pour tailler les îlots d’isolements sur le côté masse du circuit. On peut ainsi graver une seule face en laissant le film de protection sur l’autre. Une simple mèche travaillée à la meule et enfoncée dans un petit manche de lime.

Pour terminer, quelques mots relatif à la mise au point.

L’accord est obtenu par le réglage du CV et l’ajustement de la longueur de l’antenne suivant la formule λ = 300/F ( λ en mètres, F en MHz ). Pour 435 MHz, nous obtenons : 300/435 = 0,689 mètre, ou 68,9 cm.

Nous taillerons l’antenne en quart d’onde, soit 68,9/4 = 17,2 cm. En pratique, on coupera un fil de 19 cm que l’on raccourcira petit à petit pour obtenir la déviation maximale de l’aiguille du galvanomètre. Eloigner suffisamment l’émetteur pour avoir de la marge sur le cadran.

Le potentiomètre sert à ajuster l’aiguille à zéro.
