Un mesureur de champ tout simple.
Article publié le jeudi 27 avril 2006.Tout simple et pourtant si utile, il m’a rendu tant de services.

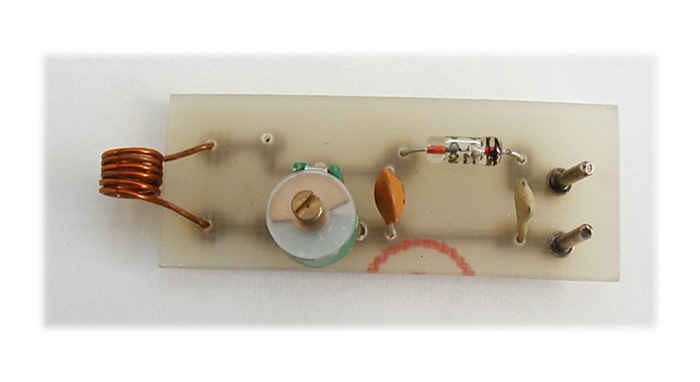

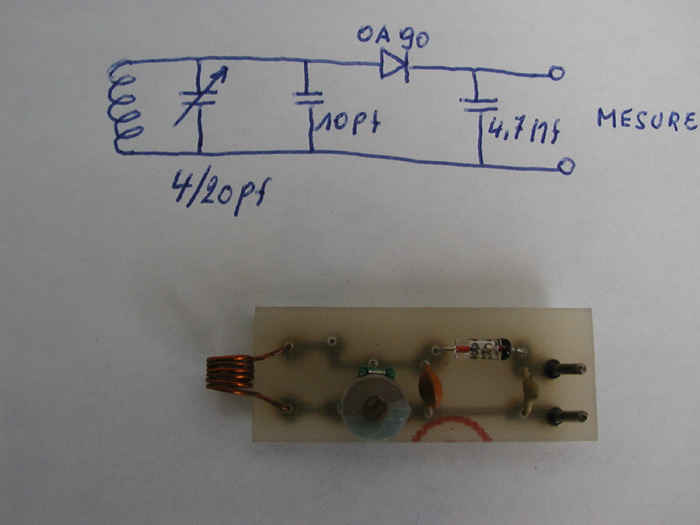

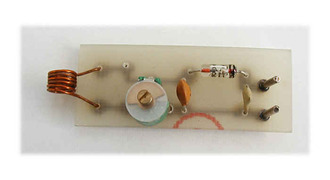

Un multimètre branché à ses bornes, on règle le CV pour obtenir la plus forte déviation sur le cadran de l’appareil, suivant la fréquence exploitée. Par mesures comparatives, on arrive à un excellent résultat.
Pour la bobine, on enroule 5 spires de fil émaillé de 8/10 mm sur un foret de 4,5 mm de diamètre.
Forum de l'article
-
Un mesureur de champ tout simple.9 décembre 2009 , par 86.217.44.102Bonjour. Est-ce que l’on peut acheter ce petit montage. viking5@wanadoo.fr Cordialement.
-
Un mesureur de champ tout simple.8 septembre 2007 , par alys
boujour j’ai réalisé le méme mesureur de champ je voudré savoir de quel a quel le détecteur travaille sur les bande de fréquence.
je construie mai entenne yagi hf et vhf et uhf je voudré savoir avec le méme mesureur de champ ci et possible de tester la directivité de l’entenne.plus lobe de rayonnement.
le mesureur branché sur le multimétre je vourdré savoir sur quel position a placer le commutateur de gammes pour procéder a une mesure sur un multimetre analogique a 12 calibres / 5 fonctions a aiguile.
je vous join mon mail : pascal.alys@wanadoo.fr
merci a vous a bientot 73 51
