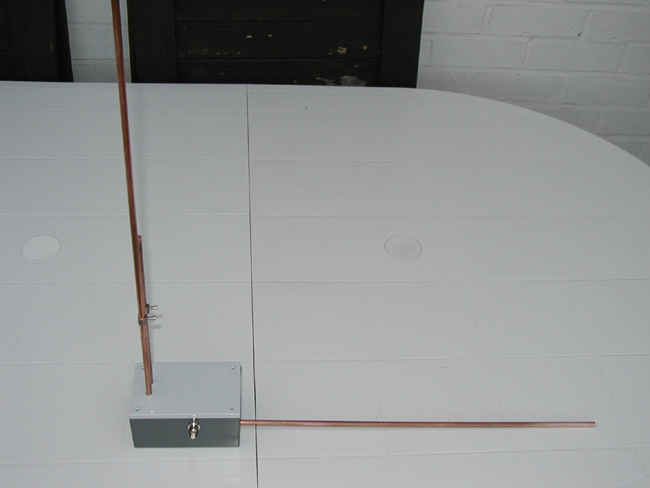

Un sympathique courrier échangé avec Bernard, F6DWX, m’a incité à refaire un exemplaire de son antenne. En quelques clichés, voici les étapes de sa réalisation.

Je n’avais sous la main que du rond de cuivre de 6mm de diamètre, pour une utilisation en mobile, de l’aluminium de + / - 5mm conviendrait mieux par sa légèreté.

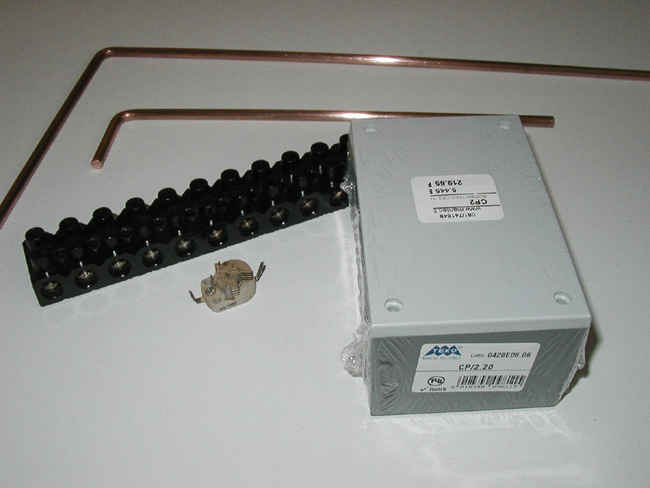

Les quelques éléments à rassembler :

  Un coffret plastique d’environ 110 X 70 X 50mm.
  De la tige d’alu de 5mm + / -.
  Quatre éléments d’une barrette de raccord au diamètre de 6,3mm.
  Une capacité ajustable de 30 pF.
  Eventuellement une prise BNC ou SO239.

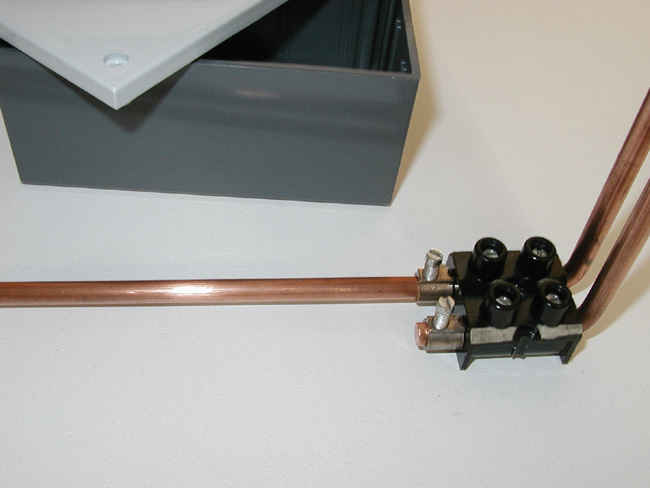

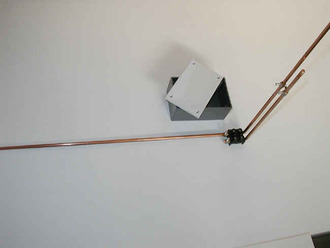

Deux éléments de la barrette sont débarrassés de leur isolant et sciés en deux parties égales, il serviront à la confection de la coulisse de réglage et à la connexion de l’alimentation de l’aérien.

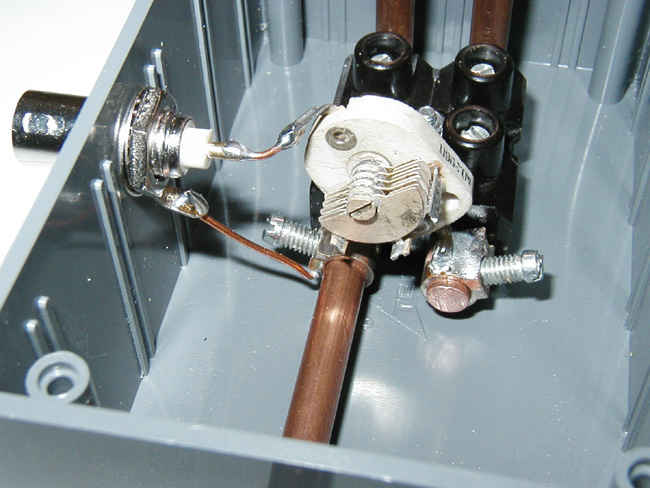

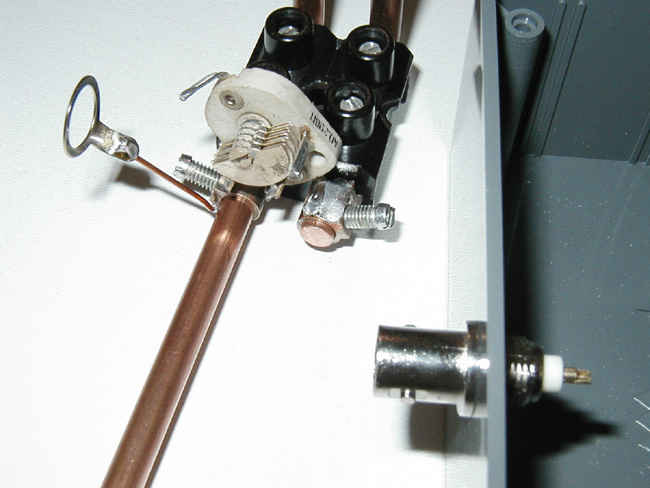

Gros plans sur les détails d’assemblage.

Pour les cotes et le mode de réglage, reportez-vous ici.

Si un fil à la patte n’est pas un inconvénient, le câble coaxial peut avantageusement être soudé directement à l’antenne sans transiter par une prise BNC ou SO239.

Pour une exposition aux intempéries, il convient de passer les brins au travers de passe-câbles en caoutchouc, à serrage, ou de poser un petit joint en mastic silicone afin d’assurer l’étanchéité de l’ensemble.

Le système de fixation reste à déterminer, pose sur un aimant, collier de mât, etc...

Personnellement, je l’utilise dans le shack, posée sur un meuble.

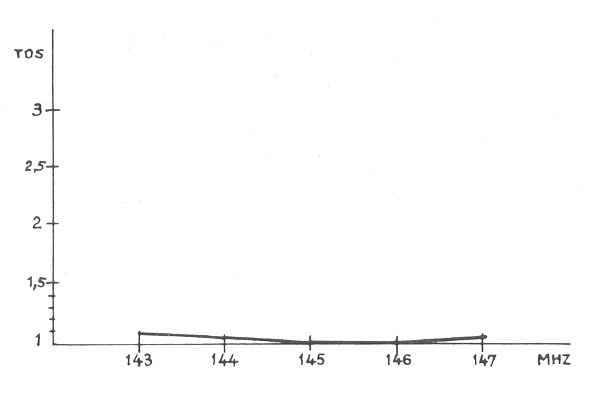

Bravo à F6DWX pour cette antenne géniale et performante et merci pour sa gentilesse et sa simplicité.
